Regin

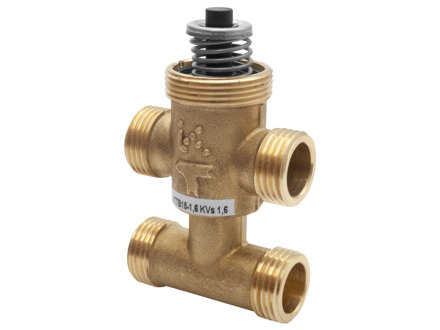

VTTB20-6,0 VTTV / VTTR / VTTB - 2-vägs, 3-vägs och 3-vägs (bypass) zonventiler DN15-20, kvs 0,25-6,0

Ventiler för reglering av värme och kyla i fan-coil- eller kylbaffelsystem. Ventilerna är avsedda att användas tillsammans med de termiska RTAN- eller RTAOM-ställdonen. De finns att tillgå i 2- och 3-vägsvarianter, samt i bypassutförande. Ventilerna har linjär flödeskarakteristik. Adaptern för RTAOM-ställdonen levereras med ventilen.

Specifikationer

Mjukvara & dokumentation

Tillbehör

Specifikationer

Specifikationer för VTTB20-6,0
Anslutning	G 3/4
Ställdonsanslutning	M30 x 1,5
Slaglängd	2.5 mm
Nominal diameter	DN20
Kvs	6 m³/h
Max. diff.tryck	80 kPa
Media temperatur	2…95 °C
x-vägs	3 (Bypass)

Specifikationer för VTTV / VTTR / VTTB - 2-vägs, 3-vägs och 3-vägs (bypass) zonventiler DN15-20, kvs 0,25-6,0
Användningsområden	Heating, Cooling, Fan coil, Chilled beams
Tryckklass	PN16
Anslutningstyper	BSP utvändigt gängad according to ISO 228/1
Flödeskarakteristik	Linjär
Läckage	0.0 % of Kvs (Läckagefri)
Media	Varmvatten, Kallvatten, Glykolblandat vatten (max 40 % glykol)
Stängningsriktning	När spindeln dras utåt
Max. diff.tryck	80 kPa
Media temperatur	2…95 °C
Hus	Mässing SS 5170
Säte	Rostfritt stål SS 2346
Kägla	PA + GF
Spindel	PA + GF
O-ringar	FKM
Packbox	PPO + GP
Fjäder	Rostfritt stål

Mjukvara & dokumentation

Produktblad

Övrig dokumentation
