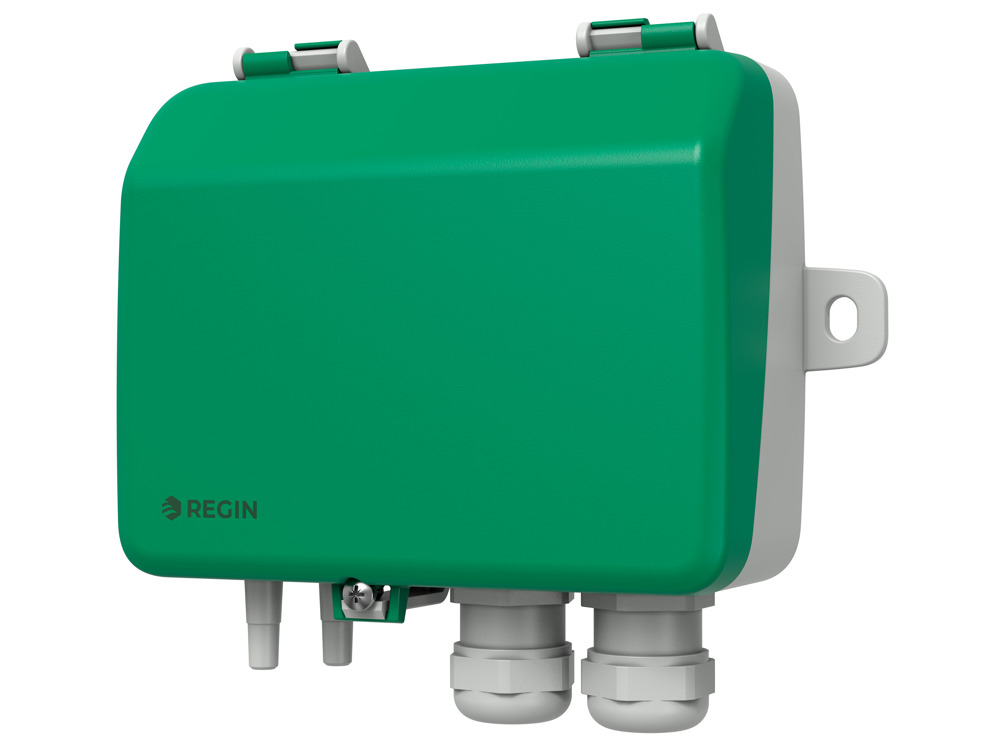

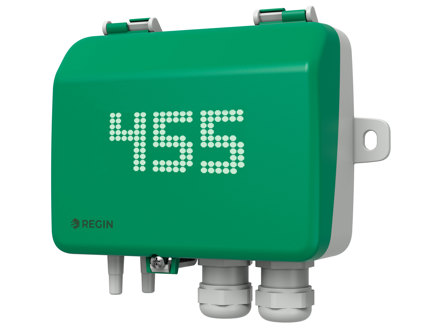

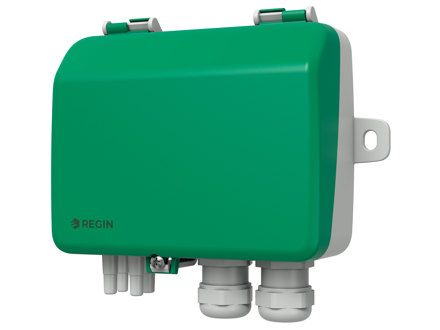

Presigo (PDTN…) – Differenstrycktransmitter

Differentialtryckstransmittern Presigo PDTN är konstruerad för prestanda i de tuffaste miljöerna och kombinerar en elegant, IP54-klassad design med avancerade funktioner. Den genomskinliga displayen med hög kontrast förblir tydlig även på avstånd, medan ett mångsidigt utbud av tillgängliga tryckgivare säkerställer att du är redo för både nuvarande och framtida krav. Sömlös integration med inbyggt stöd för BACnet, Modbus och EXOline i kommunicerande modeller, plus analoga modeller som erbjuder konfigurerbara utgångar på 0–10 V eller 4–20 mA för enkla, exakta mätningar. Utformad för både över- och undertryckstillämpningar i renrum, på sjukhus och i andra verksamhetskritiska utrymmen. PDTN garanterar exakt övervakning där det är som viktigast. Installationen är enkel tack vare generöst kabelutrymme, tydligt markerade kretskort och en intuitiv vridomkopplare. Snabb driftsättning via Regin:GO-appen får dig igång på nolltid så att du kan fokusera på prestanda, inte installation. Presigo PDTN – där innovation, noggrannhet och användarvänlighet möts.

Specifikationer
Mjukvara & dokumentation

Artiklar

(23 st)
  • PDTN12 - Regin
    PDTN12
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…1250 Pa
    Tryck, område givare
    0…1250 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
  • PDTN12-CD - Regin
    PDTN12-CD
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…1250 Pa
    Tryck, område givare
    0…1250 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
  • PDTN12-D - Regin
    PDTN12-D
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…1250 Pa
    Tryck, område givare
    0…1250 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
  • PDTN12S12-C - Regin
    PDTN12S12-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…1250 Pa/0…1250 Pa
    Tryck, område givare
    0…1250 Pa
    Tryck, område givare 2
    0…1250 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
  • PDTN12S12-CD - Regin
    PDTN12S12-CD
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…1250 Pa/0…1250 Pa
    Tryck, område givare
    0…1250 Pa
    Tryck, område givare 2
    0…1250 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN12S25 - Regin
    PDTN12S25
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…1250 Pa/0…2500 Pa
    Tryck, område givare
    0…1250 Pa
    Tryck, område givare 2
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN12S25-C - Regin
    PDTN12S25-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…1250 Pa/0…2500 Pa
    Tryck, område givare
    0…1250 Pa
    Tryck, område givare 2
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN12S25-D - Regin
    PDTN12S25-D
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…1250 Pa/0…2500 Pa
    Tryck, område givare
    0…1250 Pa
    Tryck, område givare 2
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN25 - Regin
    PDTN25
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…2500 Pa
    Tryck, område givare
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN25-C - Regin
    PDTN25-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…2500 Pa
    Tryck, område givare
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN25-CD - Regin
    PDTN25-CD
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…2500 Pa
    Tryck, område givare
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN25-D - Regin
    PDTN25-D
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…2500 Pa
    Tryck, område givare
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN25S25-C - Regin
    PDTN25S25-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…2500 Pa/0…2500 Pa
    Tryck, område givare
    0…2500 Pa
    Tryck, område givare 2
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN25S25-CD - Regin
    PDTN25S25-CD
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…2500 Pa/0…2500 Pa
    Tryck, område givare
    0…2500 Pa
    Tryck, område givare 2
    0…2500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN5 - Regin
    PDTN5
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    -500...500 Pa
    Tryck, område givare
    -500…500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN5-C - Regin
    PDTN5-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    -500...500 Pa
    Tryck, område givare
    -500…500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN5-CD - Regin
    PDTN5-CD
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    -500...500 Pa
    Tryck, område givare
    -500…500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN5-D - Regin
    PDTN5-D
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    -500...500 Pa
    Tryck, område givare
    -500…500 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN70 - Regin
    PDTN70
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…7000 Pa
    Tryck, område givare
    0…7000 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN70-C - Regin
    PDTN70-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…7000 Pa
    Tryck, område givare
    0…7000 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN70-CD - Regin
    PDTN70-CD
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…7000 Pa
    Tryck, område givare
    0…7000 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN70-D - Regin
    PDTN70-D
    Givargränssnitt
    0–10V, 4–20mA
    Display
    Ja
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Lastimpedans för analog utgång 0...10 V
    Belastningsimpedans ≥ 10 kΩ, utgångsimpedans ≤ 35 Ω
    Lastimpedans för analog utgång 4...20 mA
    Utgång överförs aktivt till en resistiv belastning till signaljorden. Belastningsimpedansen måste vara mellan 40...500 Ω
    Mätområde, tryck
    0…7000 Pa
    Tryck, område givare
    0…7000 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s
  • PDTN12-C - Regin
    PDTN12-C
    Givargränssnitt
    BACnet MS/TP, Modbus RTU, EXOline
    Display
    Nej
    Max. överspänning, samtliga plintar
    Max. ±18 V (med referens till GND) V
    Mätområde, tryck
    0…1250 Pa
    Tryck, område givare
    0…1250 Pa
    Noggrannhet, tryckgivare 1
    ≤ 1,5 % fullskalig %
    Noggrannhet, tryckgivare 2
    ≤ 1,5 % fullskalig %
    Max. tillåtet differens- Tryck givare 1
    35 kPa
    Max. tillåtet differens- Tryck givare 2
    35 kPa
    Dämpning (elektronisk)
    0…600s

Specifikationer

Specifikationer för Presigo (PDTN…) – Differenstrycktransmitter
Matningsspänning 24VAC/DC (21...27 V AC 50Hz / 21...27 V DC), 2.7 VA
Skyddsklass IP54
Omgivande fuktighet (icke-kondenserande) 0…95 % RH
Omgivningstemperatur -25…50 °C
Montering Vägg
Dimensioner, yttre (BxHxD) 120x40x112 mm
Media Luft, icke-brännbara och icke-aggressiva gaser
Typ av analoga utgångar (AO) 0...10 V eller 4...20 mA
Dämpning (elektronisk) 0…600s
Kabelgenomföring M16x1,5
Plinttyp Skruvplint
Storlek på plintledning 1.5 mm²
Material, kapsling Polykarbonat (PC)
Material, bas Polykarbonat (PC)

Mjukvara & dokumentation

Produktblad
Instruktioner
Manualer
Övrig dokumentation
You´re on Sweden site Change sales company?
Austria Benelux Denmark France Germany International Italy (Redirect to: industrietechnik.it) Switzerland
