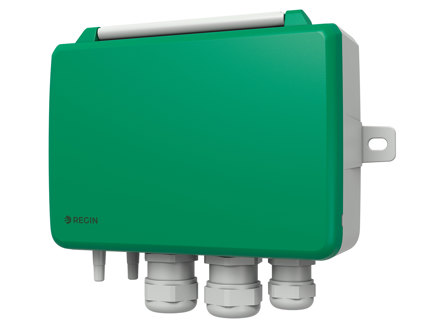

Presigo (PDTX…-C) - Differenstrycktransmitter med kommunikation

Differenstrycktransmittrar, 24 V, med två universella ingångar, två universella utgångar och kommunikation via Modbus.

Specifikationer

Mjukvara & dokumentation

Tillbehör

Artiklar

(7 st)

PDTX12-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…1250 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

25 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)

Enhet. Område CFM [Ft3/min]

0…65000
PDTX25-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…2500 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

50 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)

Enhet. Område CFM [Ft3/min]

0…65000
PDTX75-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…7500 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

120 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)

Enhet. Område CFM [Ft3/min]

0…65000
PDTX12-2-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…1250 Pa

Tryck, område givare 2

0…1250 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Noggrannhet, tryckgivare 2

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

25 kPa

Max. tillåtet differens- Tryck givare 2

25 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)
PDTX25-2-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…2500 Pa

Tryck, område givare 2

0…2500 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Noggrannhet, tryckgivare 2

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

50 kPa

Max. tillåtet differens- Tryck givare 2

50 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)
PDTX12S25-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…1250 Pa

Tryck, område givare 2

0…2500 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Noggrannhet, tryckgivare 2

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

25 kPa

Max. tillåtet differens- Tryck givare 2

50 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)
PDTX12S75-C

Dimensioner, yttre (BxHxD)

167*46*130 mm

Tryck, område givare

0…1250 Pa

Tryck, område givare 2

0…7500 Pa

Noggrannhet, tryckgivare 1

≤ 1 % fullskalig %

Noggrannhet, tryckgivare 2

≤ 1 % fullskalig %

Max. tillåtet differens- Tryck givare 1

25 kPa

Max. tillåtet differens- Tryck givare 2

120 kPa

Dämpning (elektronisk)

inställbar 1...12 s

Enhet. Område l/s

0…31000

Enhet. Område m3/h

0…65000 (factory setting)

Specifikationer

Specifikationer för Presigo (PDTX…-C) - Differenstrycktransmitter med kommunikation
Matningsspänning	24VAC/DC (21...27 V AC 50Hz / 21...27 V DC), 4.0 VA
Skyddsklass	IP54
Omgivande fuktighet (icke-kondenserande)	0…95 % RH
Omgivningstemperatur	-25…50 °C
Montering	Vägg
Media	Luft, icke-brännbara och icke-aggressiva gaser
Kabelgenomföring	M16x1,5, M20x1,5
Plinttyp	Skruvplint
Storlek på plintledning	1.5 mm²

Mjukvara & dokumentation

Produktblad

Tillbehör

ANS-20

Två tryckuttag (raka) och 2 m plastslang.
