Regin

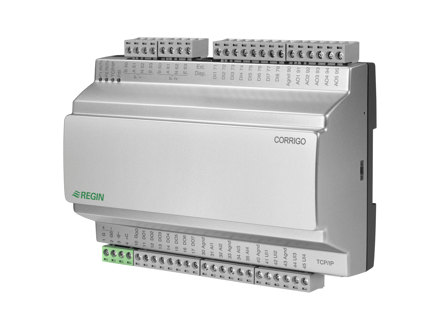

E81-3 Corrigo RS485 (Modbus, EXOline)
Denna artikel har utgått
8, 15 eller 28 I/Os regulatorer med RS485-kommunikation (Modbus, EXOline)
Specifikationer
| Ingångar | 5 |
|---|---|
| Utgångar | 3 |
| Två portar |
| Matningsspänning | 24 V AC ±15 %, 50...60 Hz eller 20...36 V DC |
|---|---|
| Strömförbrukning | 5 VA, 3 W (DC) WEB-modeller: 9 VA, 5 W (DC) |
| Omgivningstemperatur | 0,,,50°C |
| Lagringstemperatur | -40...+50°C |
| Omgivande luftfuktighet | Max. 90 % RH |
| Skyddsklass | IP20 |
| Minnesbackup | Inbyggt batteri med lång livslängd ger lång backuptid av alla inställningar |
| Display | Bakgrundsbelyst, LCD, 4 rader med 20 tecken |
| Dimensioner (BxHxD) | 148 x 123 x 58mm |
| Montering | DIN-skena |
| Kommunikation | RS485, EXOline (fritt protokoll) och Modbus som standard. LON och TCP/IP som tillval. |
| Analoga ingångar (AI) | För PT1000-givare eller 0...10 V DC |
| Digitala ingångar (DI) | För potentialfria kontakter |
| Analoga utgångar (AO) | 0...10 V DC, 1 mA, kortslutningsskyddad |
| Digitala utgångar (DO) | Mosfet 2 A vardera, max. 8 A totalt, 24 V AC eller DC |
Mjukvara & dokumentation
Mjukvara
Instruktioner
Övrig dokumentation
- Corrigo E heating variables for EXOline and modbus 2.1 (EN)
- Corrigo E heating variables for EXOline and modbus 3.1 (EN)
- Corrigo E ventilation variables for EXOline and modbus 2.3 (EN)
- Corrigo E ventilation variables for EXOline and modbus 3.0 (EN)
- Corrigo E ventilation variables for EXOline and Modbus 3.1 (EN)
- Corrigo E ventilation variables for EXOline and Modbus 3.2 (EN)
- Corrigo E heating variables for EXOline and Modbus 3.2 (EN)
- Corrigo 3.3 BACnet PICS (EN)
- E81-3, CE decl. (EN)
