Den mångsidiga plattformen för effektiv fastighetsautomation

Arrigo

Building Management

Arrigo. Helt enkelt, högpresterande fastigheter.

Den skalbara plattformen Arrigo tillhandahåller applikationer för fastighetsautomation (SCADA/HMI), energiuppföljning samt drift och underhåll i en samlad lösning. Plattformens intuitiva gränssnitt ger dig direkt åtkomst till all relevant fastighetsinformation. Oavsett om du är fastighetsägare eller systemintegratör som arbetar med Regins EXOscada i dag, är Arrigo det naturliga steget mot framtidens hållbara fastighetssystem.

Spara tid. Maximera prestanda.

Arrigo är designad för att spara tid. Building management omfattar flertalet processer och många olika roller i verksamheten. När alla som arbetar med fastigheten har åtkomst till sin viktigaste information i realtid skapas full kontroll och det är enkelt att jobba effektivt:

  • En plattform för samarbete förbättrar produktiviteten över hela verksamheten
  • Rollbaserade och anpassade vyer med widgetar för vältajmade och informerade beslut
  • Åtkomst till kritisk information i realtid möjliggör snabba analyser och omedelbara åtgärder
  • Enkel åtkomst till underhållsdata och information kring daglig drift och operativa incidenter

Optimera energianvändning.

Att styra energianvändningen och samtidigt säkerställa kvaliteten på inomhusklimatet är en av de mest kritiska utmaningarna för fastighetsägare och driftchefer. Arrigo ger en tydlig bild av energianvändningen och beteendemönster i fastigheten. Det här sker genom:

  • Smarta energihanteringsverktyg (EMS) för dataanalyser, jämförelser, prognoser, uppföljningar etc.
  • Visualiserade resultat i realtidsrapporter ger viktiga insikter, vilka krävs för effektiv uppföljning av genomförda åtgärder och anpassningar av ditt system
  • Energirapporter för interna och externa intressenter eller för benchmarking (t.ex. enl. BREEAM, LEED, etc.) av prestanda i enskilda fastigheter eller hela fastighetsbestånd

Framtidssäkrade investeringar.

Att spara tid och energi är oftast den främsta anledningen till varför fastighetsägare väljer att investera i Arrigo. Livscykelkostnader handlar om att ha en systematisk balansering av kostnader för underhåll, drift, utbytes- och reparationskostnader under fastighetens liv. Så här hjälper Arrigo dig att skapa hållbara system:

  • För dig som har Regin-produkter installerade i ditt system kan dessa enkelt integreras. Därmed säkerställer Arrigo maximal livslängd varje produkts hela livscykel.
  • Smidig uppgradering från EXOscada. Återanvändning av konfigurationer och grafik.
  • Implementering av Arrigo med ett befintligt Regin-system kapar kostnaderna med upp till 90 procent jämfört med implementering av ett nytt system.
  • Din Arrigo-plattform fungerar med framtida generationer av Regins styrenenheter och fältprodukter.

"Största vinsten med verktyget är förstås att det sparar energi. För oss är det även en stor vinst att verktyget har ett enkelt gränssnitt som är lätt att navigera i. Vi har även märkt att teknikers engagemang att spara energi ökat. Detta tack vare att plattformen ger en så bra överblick och är lätt att använda. Dessutom sparar vi arbetstimmar eftersom det mesta kan skötas på distans."

- Kristoffer Grennberger på TKA Styr & Regler i Linköping.

Green-tech för en hållbar framtid

Arrigo digitaliserar fastigheter genom att koppla ihop befintliga systemlösningar och produkter från Regin med tredjepartssystem och tjänster. Arrigos effektiva analysverktyg stödjer alla som arbetar med fastigheten med datadrivna insikter som behövs för att förstå hur olika funktioner i fastigheten kan optimeras – allt för den bästa energieffektiva användarupplevelsen. Att implementera Arrigo är en mycket lönsam investering som går långt bortom ren ekonomisk avkastning. Arrigo bidrar till hälsa, välbefinnande och produktivitet samtidigt som miljön gynnas och koldioxidutsläppen minimeras.

Alltid full kontroll. Alltid redo.

Innovation som sparar tid

Arbeta från valfri enhet. När som helst. Var som helst.

Arrigo välkomnar alla användare till ett intuitivt gränssnitt. Dina skräddarsydda vyer anpassas perfekt efter varje typ av skärm. Oavsett om du är driftchef, fastighetsskötare eller energikonsult så ger Arrigo dig snabb åtkomst till kritiska parametrar för enkel konfiguration – var du än befinner dig. Dessutom stödjer plattformen ditt arbetsflöde oavsett om du använder dator, surfplatta eller mobil.

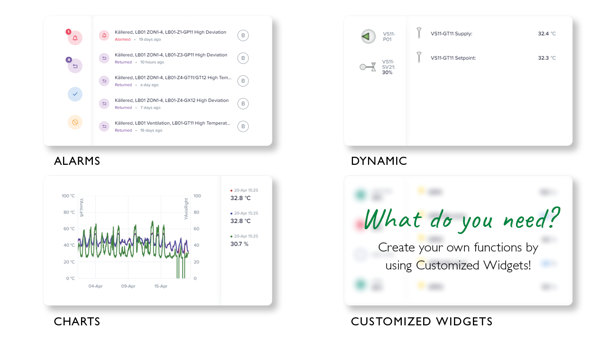

Arrigo-widgetar. Tar liten plats, ger stora fördelar

Arrigo-widgetar är smarta, lättanvända applikationer med ett grafiskt gränssnitt som visualiserar parametrar i realtid och erbjuder en snabb väg till värdefulla insikter i systemets viktigaste parametrarna. Några av de mest använda widgetarna är larmwidgetar och trendwidgetar. En Arrigo-widget kan bestå av olika komponenter såsom textfält, flikar, grafiska animationer eller interaktiva SVG-animationer.

Arrigo dashboards. Allt på en plats. Alltid.

Arrigo dashboards består av Arrigo-widgetar och är tillgängliga från alla typer av mobila enheter. Widgetarna ger en översikt över kritisk data i realtid och samlar all information på ett ställe.

Dashboards är de viktigaste komponenterna i ett användargränssnitt. Navigerbara dashboards synliggör data hela vägen från den övergripande nivån ner till servicenivån och fältkomponenters individuella mätvärden.

Anpassade vyer. Precis som du vill ha det.

När det gäller BMS-system har varje användare olika rutiner. Vissa börjar dagen med att se på larmloggarna medan andra fokuserar på energiövervakning. Arrigo hjälper alla användare att spara tid genom anpassade vyer baserade med de mest använda widgetarna. Varje användare startar Arrigo med sin version av en dashboard. När som helst. Var som helst.

Fastighetsautomationssystem (BMS)

Den skalbara HMI/SCADA-applikationen, Arrigo BMS, stärker systemintegratörer och fastighetsägare. Med en HTML5-baserad, framtidssäkrad teknik sparar du tid på integration, drift och underhåll. Med Arrigo BMS kan du när som helst övervaka, visualisera och analysera alla nivåer av ditt Regin-system från datorn, surfplattan eller mobilen. Arrigo BMS är kompatibel med alla generationer av Regins fältprodukter. Det säkerställer en smidig övergång från EXOscada till Arrigos kraftfulla BMS, framtidens Building Management System.

All fastighetsdata samlad på en plattform

Arrigo är ett effektivt verktyg för systemintegratörer som vill ge sina kunder en enastående användarupplevelse och skapa mervärdestjänster. Arrigo BMS-applikationen samlar data från alla dina Regin-system och kringtjänster som IT-system, hotellbokningssystem, molntjänster osv. All aggregerad data visualiseras via ett intuitivt och responsivt gränssnitt baserat på dashboards och smarta widgetar. En gemensam plattform för fastighetsägare, fastighetsskötare och systemintegratörer möjliggör effektivt samarbete, snabbt beslutsfattande och omedelbar uppföljning av genomförda insatser.

Regin. Framtidssäkra investeringar.

Fastighetsägare som investerar i Regins produkter kan känna sig trygga i att ha gjort en framtidssäker investering. Arrigo är optimerad för att integrera sömlöst med både ny och befintlig Regin-teknik. Därför är Arrigo det naturliga valet för alla befintliga Regin-användare. Implementering av Arrigo kapar kostnaderna med upp till 90 % jämfört med implementering av ett nytt BMS.

- På flera av våra kunders anläggningar har vi installerade Regin-produkter från början av 1990-talet. I dag är allihopa uppkopplade till Arrigo. Självklart är det en stor fördel att slippa byta ut produkterna. För oss handlar det inte bara om att spara kostnader, det är också en fråga om hållbarhet.

Bjarne Johansson, Systeminstallation

Anpassade vyer. Skapa en gång. Använd överallt.

Arrigo är designad för att hjälpa Building Management-teams i deras dagliga arbete i och omkring fastigheter. Alla får direkt tillgång till den information som är relevant för deras specifika roller.

Stärker effektivt samarbete

Ett intuitivt användargränssnitt är första steget mot en positiv medarbetarupplevelse. Med all nödvändig information på plats kan alla arbeta effektivt i en produktiv miljö där varje roll bidrar till hög fastighetsprestanda. I Arrigo arbetar alla med samma data, oavsett roll. All data visualiseras via anpassade dashboards, smarta widgetar och kraftfull grafik genom interaktiv SVG. Den smidiga responsiva designen hos Arrigo gör det möjligt att använda alla systemfunktionaliteter på alla typer av mobila enheter.

Fastighetsägare

  • Översikt över energianvändningen
  • Minskad nettodriftkostnad över tid
  • Engagerande – för personal som vill göra skillnad

Drifttekniker

  • Enkel översikt över viktiga värden
  • Snabb tillgång till larm- och supportärenden
  • Snabb åtkomst till loggad data

Driftchef

  • Enkel översikt på vem som gör vad
  • Rapporter till ledningen
  • Enkel tillgång till prioriteteringar

Arrigo. Enkla lösningar på de fem största utmaningarna för fastighetsägare

Fastighetsägare och driftchefer måste säkerställa säkra och effektiva processer för en produktiv inomhusmiljö. Detta inbegriper ofta hantering av flera system, till exempel styrsystem, energioptimeringstjänster, åtkomstkontroll osv. Management platformen Arrigo erbjuder enkla lösningar på de fem största utmaningarna för fastighetsägare och driftchefer.

Utmaning Energioptimering

En av driftchefernas kanske mest kritiska utmaningar är att förena kostnadskontroll och energieffektiv drift med en god och trivsam inomhusmiljö. Full kontroll över all fastighetsdata från automationssystemet och kringliggande system är helt avgörande för att man ska kunna möta utmaningen med välinformerade beslut och åtgärder. Arrigo är datahubben som samlar all fastighetsdata på en enda plattform och gör den tillgänglig för för djupgående analys i Arrigo. Arrigo hjälper dig att effektivt övervaka dina fastigheter, optimera prestanda och öka fastighetens kassaflöde och egendomsvärde.

Utmaning Utöka dina fastigheters livslängd

Arrigo är optimerad för att fungera sömlöst med Regins regulatorer och fältprodukter. Det innebär att framtida versioner av Arrigo är utformade för att säkerställa maximal bakåtkompatibilitet med befintliga Regin-system. På så sätt kan du känna dig säker på att dina installationer är framtidssäkrade för många år framöver.

Utmaning Hantera outsourcade tjänster

Att hantera outsourcade tjänster är en typisk utmaning för fastighetsägare. Samtidigt som man stärker organisationen med kompetens och flexibilitet kan det finnas risker för kunskapsbortfall, minskad långsiktighet och minskad kontroll. Med Arrigo kan du löpande kontrollera fastighetens driftkostnader, jämföra med tidigare utfall och utvärdera insatser som görs. Plattformen kopplar ihop dina fastighetssystem så att alla kan nyttja Arrigo som bas för att hålla ordning på meddelanden, larm, arbetsuppgifter, kostnader och tjänster.

Utmaning Planera drift och underhåll

Arrigo hjälper driftchefer och fastighetsägare att planera och hålla ordning på underhållsinformation och daglig drift. Arrigo levererar regelbundna rapporter om statusen på all övervakad utrustning och alla fältprodukter genom att tillhandahålla:

  • felstatistik
  • drifttid för specifika komponenter
  • varningar om förebyggande underhåll och service

Detta ger användare full kontroll och möjliggör tidsenliga, välinformerade beslut och korrigerande åtgärder. Därmed minskas kostnader och antalet operativa incidenter samtidigt som produktiviteten över hela verksamheten ökar.

Utmaning Effektiv förvaltning och dataanalyser

Driftchefer och fastighetsägare överhopas ofta av allt från rapporter om den dagliga driften till mötesprotokoll, lagerbehållning, reparationer och service.

Arrigo hjälper dig att ta dig an denna utmaning med effektiva verktyg för:

  • planerat underhåll
  • felrapporter
  • skaderapporter
  • statliga tillsynsrapporter
  • serviceförfrågningar
  • dokumenthantering
  • journaler
  • och mycket mer...

Arrigo BMS. Funktionsöversikt.

Tillbaka

Arrigo API. Utveckla den fulla potentialen av dina fastigheter

Arrigo BMS är utrustad med standardiserade API:n för enkel och säker import och export av data från olika system. Via det öppna och säkra API:et gör Arrigo BMS all data tillgänglig och kan integreras med flera externa system såsom hotellbokningstjänster, affärssystem osv. Insamlad data kan användas antingen direkt i Arrigo BMS eller i andra system som är anslutna via det öppna API:et.

Tack vare enkel teknik baserad på graphQL/REST och krypterad överföring kan du lägga till och radera information, läsa och skriva värden samt hämta information, historik, sparade data och realtidsdata. Du kan även ansluta via websocket direkt till Arrigos backbone och skriva dina egna tillägg, som kan hämtas via funktioner på serversidan.

Tredjepartsintegration

Arrigo BMS använder Regins kommunikationsprotokoll EXOline. Användare kan enkelt integrera med styrenheter från valfri tillverkare via OPC. För att hämta in data från tredjepartssystem till uppkopplade styrenheter kan integration ske genom olika gränssnitt såsom Modbus, BACnet och Mbus. Alla som arbetar med Arrigo BMS kan aggregera data på ett flexibelt sätt, oavsett källa.

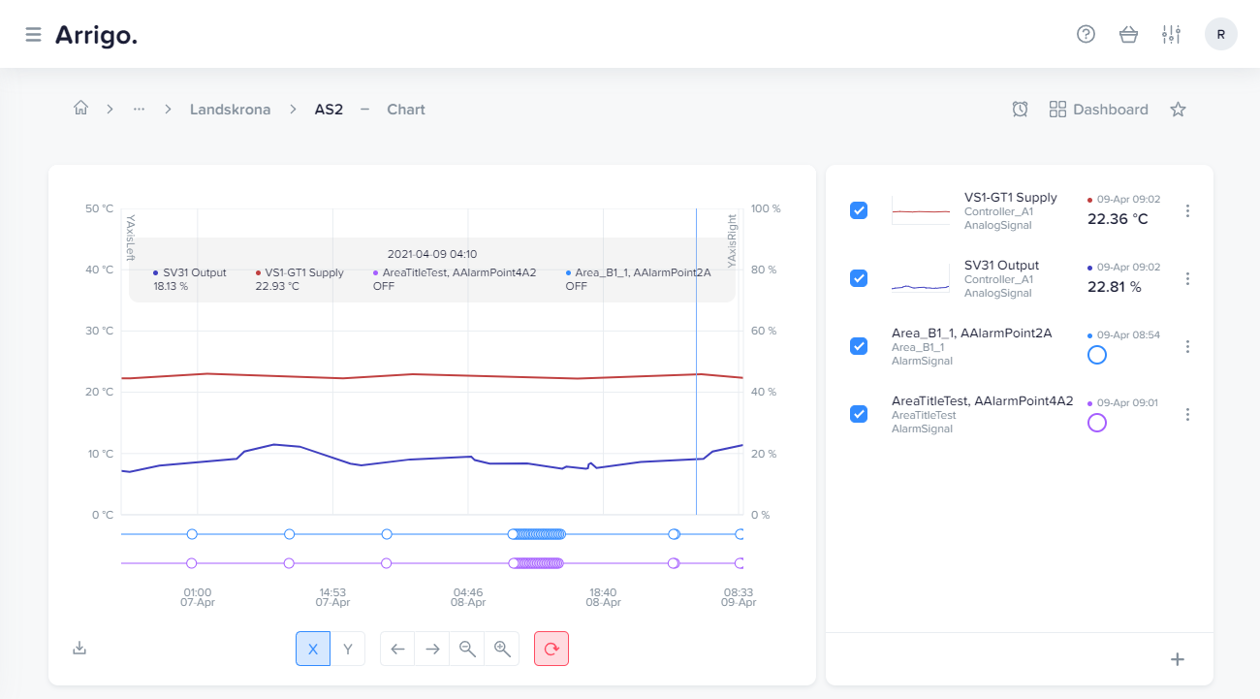

Trender, dataloggning och realtidstrender

I Arrigo kan du enkelt spåra historisk information för att kunna fatta välinformerade beslut. Användare kan fritt välja mellan analoga, digitala samt larmsignaler. Dessa visas som trend i ett historiskt diagramfönster. Beroende på typen av signal kan loggning av historisk data göras på följande sätt:

  • Tidsloggning för varje enskilt loggade variabel: fasta intervaller, används normalt för analoga värden.
  • Händelsebaserad loggning: loggas enbart när det sker en statusförändring, används normalt för digitala signaler och larmsignaler.
  • Realtidsloggning: loggas när signalen visas i det historiska diagramfönstret. Loggningen uppdateras kontinuerligt och förloras när fönstret stängs. Realtidsloggning kan användas med valfri signal i Arrigo BMS.

Med hjälp av diagrammet är det enkelt att se, zooma, scrolla och exportera data. Dessutom kan det utförda arbetet sparas och fortsättas vid ett senare tillfälle, antingen som personligt arbete eller som "globalt" arbete som är tillgängligt för alla användare av systemet.

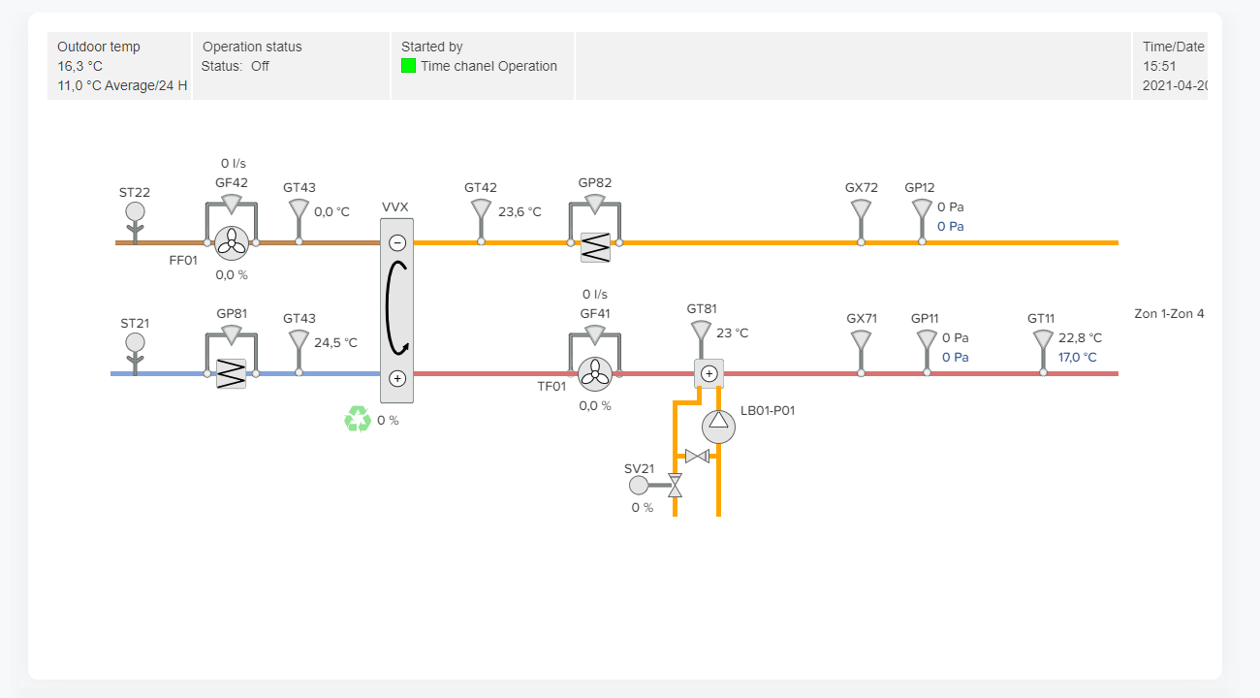

Skapa dynamiska flödesbilder och visualisera processer i realtid

Dynamiska flödesbilder kan vara fantastiska verktyg för att visualisera din anläggning och aktuell driftinformation. Arrigo BMS erbjuder en verktygslåda för kreativt arbete och ger systemintegratörer tillgång till ett omfattande bibliotek av grafiska objekt, som kan användas som de är eller anpassas efter varje applikation.

Med Arrigo BMS kan systemintegratörer arbeta effektivt för att skapa:

  • grafiska symboler
  • komplex grafik
  • animationer och interaktioner genom att använda JavaScript inuti en SVG
  • anpassningar av grafiska attribut såsom fill style, line style, orientering, placering och synlighet

Komplett larmhantering

En vanlig utmaning för driftchefer är att inte få tillräkligt med information vid larm som genereras av fastigheters BMS. Att kunna härleda larmet till orsaken och vidta rätt åtgärder så snabbt som möjligt är avgörande för att långsiktigt kunna minska antalet kritiska driftstopp.

Arrigo är plattformen som hanterar fastighetsdata från flera källor. Via Modbus, BACnet, M-Bus och OPC kommunicerar Arrigo med styrenheter och fältprodukter i systemet och kommunicerar larm direkt.

Arrigo erbjuder effektiva funktioner för strukturing och samordning av larm. Dessutom säkerställs att rätt roller informeras, så att rätt åtgärder kan vidtas omedelbart.

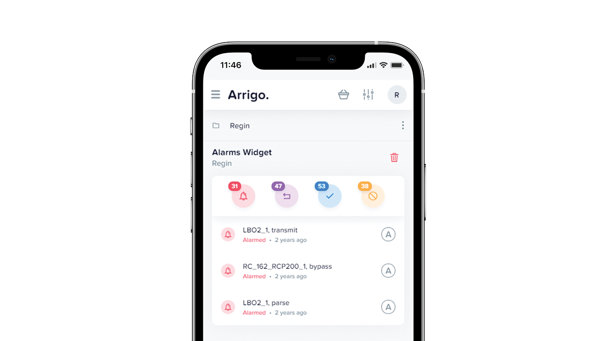

Larmfunktioner i Arrigo:

  • Larmwidgetar ger tillgång till larmhistorik och relevant information i realtid
  • Konfigurerbara verktyg i runtime för att snabbt fastställa larmtyp och plats, med alternativ för snabb analys och åtgärd, såsom bekräftelse, blockering osv.
  • Stort antal filtermöjligheter
  • Möjlighet att lägga till larm i historiska diagram

Fjärrlarm

Arrigo BMS erbjuder komplett stöd för pushnotiser och kan omedelbart informera användare om relevanta larm och varningar med hjälp av en mängd olika kanaler. Nedanför listas de vanligaste kanalerna:

  • SMS (UCP, TAP, PC-Text) osv.
  • SMS via GSM-modem för snabba SMS (<15 sekunder) utan en fysisk telefonanslutning>
  • SOSAB och SECURIS (Securitas v1-, v2- och v4-protokoll).
  • Personsökarsystem såsom MiniCall Text, MiniCall Numerik, TelePage
  • Swiss, BT osv.
  • Fax klass 2 och klass 2.0
  • Nätverksskrivare, som ”\\ SERVER1 \ ALARM PRINTER”
  • LPD-skrivare som använder enbart en IP-adress och port
  • Lokala skrivare via DOS (ingen sidmatning) med prefix-/suffix-koder (för olika färger osv.)
  • Modemskrivare
  • E-post (SMTP)
  • HTTP för visning av larmlistor i webbläsare
  • Nimbus Alarm Receiver med modem eller TCP/IP för internet/intranät
  • Textfiler
  • ESPA 444
  • och mer…

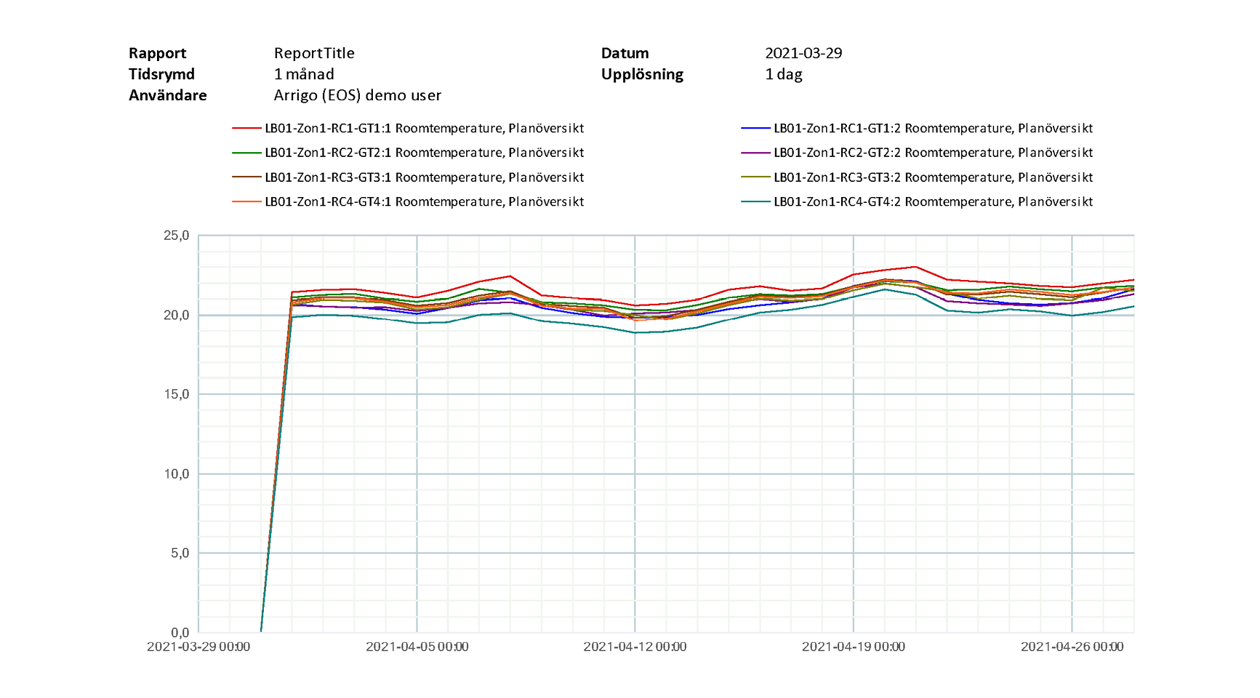

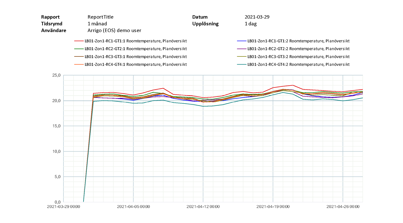

Rapporter

Översiktliga rapporter är ett måste för hållbar fastighetsautomation. Arrigo genererar sina rapporter baserade på avancerade databehandlings- och analysfunktioner. All fastighetsdata i applikationen kan användas för att generera en rapport:

  • Data från fältprodukter (t.ex. en styrenhet)
  • Egenskaper från systemresurser
  • Sökresultat
  • Historiska dataloggar eller händelser
  • Scriptgenererad data

Att arbeta med rapporter är en mycket bra strategi för att kontinuerligt minska antalet larm. De kan även vara ett viktigt verktyg för prioritering av drift- och underhållsarbeten.

Rapporter kan exporteras i olika format, bland annat CSV och PDF, och även skickas via e-post. Rapporter kan triggas manuellt, vid specifika händelser eller enligt ett schema.

Skript

För kunder som arbetar med egenutvecklade anpassningar och/eller integration erbjuder Arrigo BMS en öppen plattform för klient- och serverscript. Arrigo BMS använder JavaScript (ECMA-script 6 som standard), vilket möjliggör avancerad logik, data mining, SQL-access, implementering av skräddarsydda funktioner samt åtkomst till andra applikationer och API:er.

JavaScript ingår i Arrigos serverscript och stöds av de flesta vanliga webbläsare. Det är lätt att komma igång med JavaScript, ett av de mest använda programmeringsspråken för alla typer av program.

Säkerhet, access och behörigheter

Arrigo erbjuder ett urval av integrerade säkerhetsmodeller och alternativ, bland annat:

  • Lösenord och användarinformation lagras på servern och använder en Sha256-password hash algoritm.
  • Användarbehörigheter i Arrigo-programmet baseras på ansvarsområden och behörighet
  • Microsoft Windows Authentication hanterar rättigheter till Arrigo-användare, som verifierats på en domain controller eller lokal dator, baserat på användarens identitet och grupptillhörighet
  • Kunder som använder Arrigo-plattformen drar nytta av en säker integration, hela vägen ner till enskilda dataelement eller attribut
  • Säker kommunikation via http och WebSocket via TLS 1.3-krypterad anslutning (HTTPS och WSS)

Språkstöd

Arrigo har utvecklats med komplett språkstöd för engelska, tyska, franska och svenska för både systemintegratörer och slutanvändare. Operatörsgränssnittet är tillgängligt i ytterligare språk. Kontakta din lokala kundtjänst för mer information.

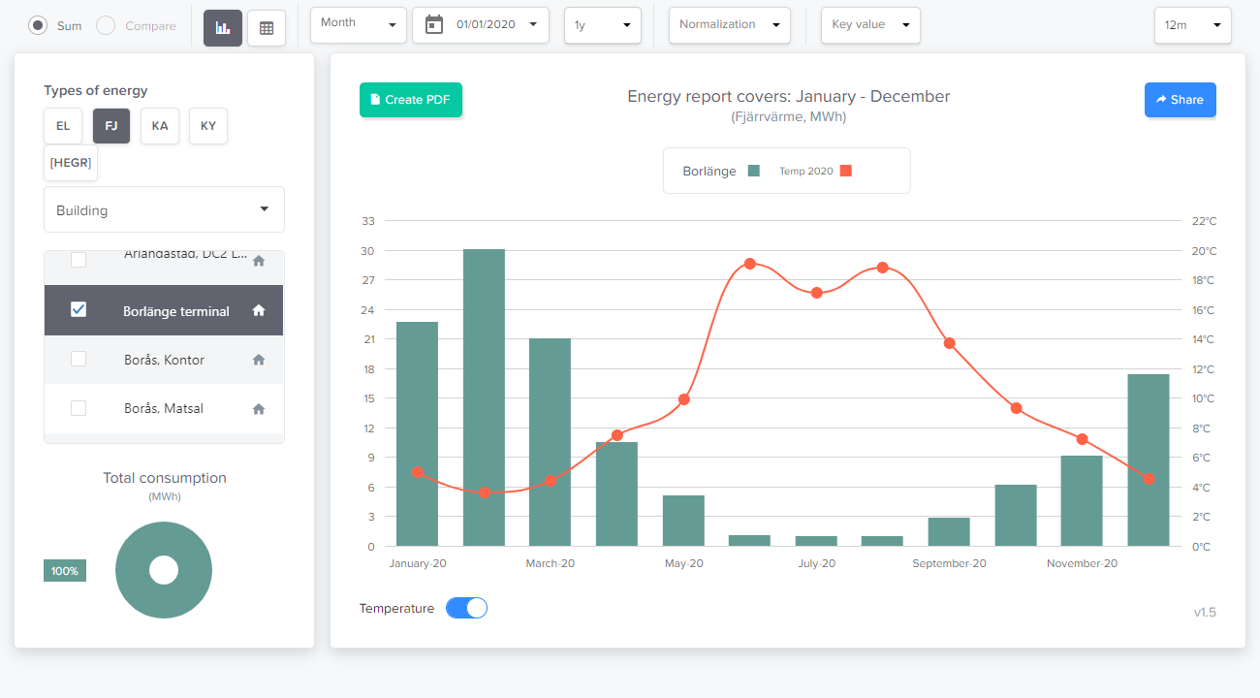

Arrigo EMS

Arrigo EMS är en kraftfull applikation för energioptimering som integreras sömlöst med Arrigo BMS. Med Arrigo EMS på plats, kan du göra djupgående analyser av din insamlade fastighetsdata och agera med hjälp av relevant data.

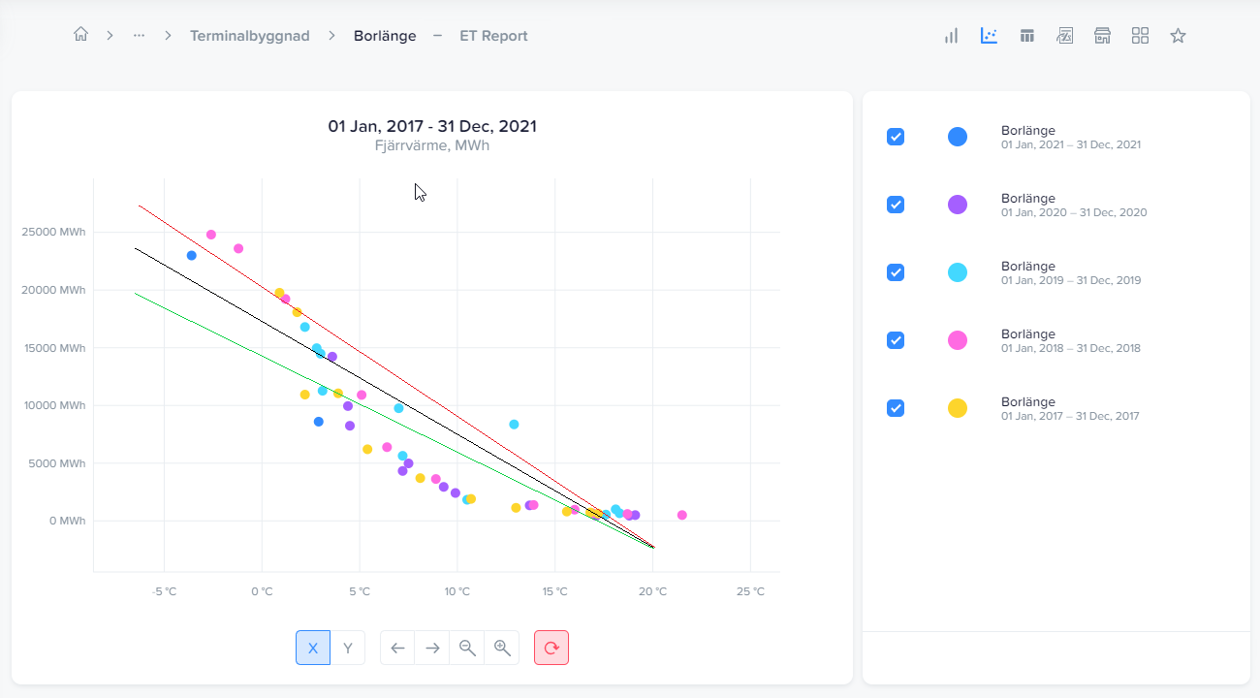

Visualisera resultat

En förutsättning för att spara energi i fastigheter är att förstå kostnadernas ursprung. Arrigo EMS tillhandahåller en uppsättning enkla analysverktyg som snabbt levererar de insikter som krävs för optimerad byggnadsprestanda. Alltid.

Arrigo EMS erbjuder:

  • jämförelser av energianvändning före och efter genomförda åtgärder, eller mellan olika tidsperioder
  • funktioner för jämförelse av fastigheter
  • normaliserade värden med korrigeringar för variationer av utomhustemperaturen
  • smarta prognoser som visar hur genomförda åtgärder kommer att påverka energianvändningen över tid
  • kvalitetssäkrade rapporter
  • smarta funktioner som sparar tid, t.ex. delning av realtidsrapporter med olika intressenter
  • filtrering baserad på geografiska områden, bostadsområden och fastigheter
  • och mycket mer…

Full kontroll över energianvändningen

Arrigo ger fastighetsägare och driftchefer kontroll över energianvändningen. Nyttja kraften i fastighetsdatan från Arrigo BMS-applikationen och kombinera den med djupgående analyser från Arrigo EMS för att uppnå hållbara besparingar. Ta kontroll över dina kostnader, optimera fastighetsprestandan och öka fastighetens kassaflöde och marknadsvärde.

Optimerad fastighetsprestanda ökar fastighetens värde

Anders Torsell, försäljningschef på Regin Controls Sverige, förklarar hur du kan dra fördel av all data som genereras i ditt fastighetsbestånd!

Så här kommer du igång med Arrigo BMS

Snabb och enkel installation

EXO4

EXO4 är den tidigaste versionen av SCADA/HMI-programvaran för Regin EXO-systemet. EXO4 fasades ut för flera år sedan och ersattes av nästa generationens styrsystem: EXOscada. Trots det finns det än idag ett fåtal system i drift som använder EXO4.

Hur du uppgraderar till Arrigo:
Användare av EXO4 kan fortfarande uppgradera till Arrigo. Detta sker genom en rad uppgraderingar som genomförs i två steg:

  • Uppgradera EXO4 stegvis till den senaste versionen av EXOscada
  • Uppgradera EXOscada till Arrigo BMS

EXOscada

EXOscada är EXO4:s ersättare och föregångare till Arrigo BMS. I och med skiftet till HTML5 och introduktionen av Arrigo BMS har EXOscada, EXOscada Chromium och EXOscada Viewer nått slutet av sin livstid. Support och distribution av alla versioner av EXOscada upphör den 31 december 2023.

Hur du uppgraderar till Arrigo:
För användare av EXOscada är det smidigt att växla över till EXO2019 och Arrigo BMS.

  • uppgradera till den senaste versionen av EXOscada
  • installera Arrigo BMS
  • importera dina befintliga projekt till Arrigo BMS och återanvänd konfigurationer och grafik

Systemkrav för Arrigo BMS

Arrigo BMS kräver 64-bitarsversion av Windows på följande OS:

  • Windows Server 2019
  • Windows Server 2022

För utvecklarinstallationer:

  • Windows 10
  • Windows 11

Arrigo BMS Installer kräver PowerShell 5 eller senare.

Uppgraderingsavtal inkluderar:
Alla nya Arrigo-licenser omfattar ett kostnadsfritt ettårigt uppgraderingsavtal. Registrera dig för ett nytt avtal under året och se till att du alltid arbetar med den senaste versionen.
