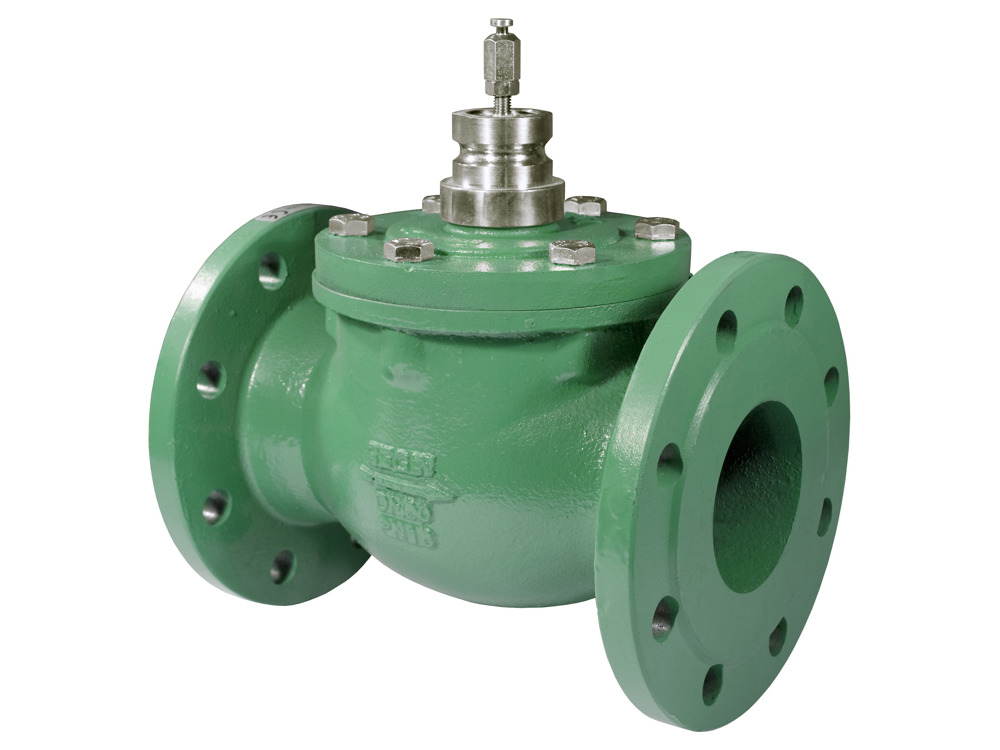

Vannes à brides pour chauffage urbain, 2SAS et 2SBS
Vannes à brides pour les installations de chauffage, conditionnement de l’air et chauffage urbain. Les vannes de diamètres DN20 à DN100 sont à équilibrage de pression, c.-à-d. qu’elles sont à même de supporter une forte pression différentielle avec une faible force de manœuvre. Elles sont prévues pour être utilisées avec les actionneurs Regin de la gamme RVA.
Articles
(1 st)-
2SBS100-160- Diamètre nominal
- DN100
- Kvs
- 160 m 3 /h
- Course
- 38 mm
- Actionneur conseillé
- RVAN18
Specifications
| Pression nominale | PN16 |
|---|---|
| Raccordement | Brides conformes à la norme suédoise SS 335 tableau 6. |
| Caractéristique de débit | À pourcentage égal |
| Débit de fuite max. | 0,1 % du Kvs |
| Température du fluide | -5,,,+185°C |
| Type de fluide | Eau chaude, froide ou glycolée et vapeur |
| Plage de réglage | 50:1 |
| Pression diff. max. | 1600kPa |
| Corps de vanne | Fonte GS NF-EN-1563 |
| Siège | Acier inoxydable NF-EN-10088-2-3 |
| Obturateur | Acier inoxydable NF-EN-10088-3 |
| Tige | Acier inoxydable NF-EN-10088-3 |
| Garniture | Acier inoxydable NF-EN-10088-2-3 |
| Presse-étoupe | Laiton résistant à la dézincification NF-EN-12165, téflon à auto-alignement (joint torique en Viton) |
| Joint torique | Viton |
