RDAS 18 Nm
Regin

RDAS 18 Nm

Moteur de registre avec ressort de rappel, 18 Nm. Pour un signal de commande à 2 points (tout ou rien) ou 0…10 V.

Specifications
Software & documentation

Articles

(5 st)
  • RDAS18S-230 - Regin
    RDAS18S-230
    18 Nm, on/off, 230 V, ressort de rappel
    Tension d’alimentation
    230 V AC (100…240 V AC 50/60 Hz)
    Consommation
    8 VA (6 W - en mouvement / 4 W - en attente)
    Longueur de câble
    0.9 m
    Couple
    18 Nm
    Temps de course, moteur
    90 s
    Durée de course, ressort
    15 s
    Contact auxiliaire
    Non
    Limitation de l’angle
    95 °
    Axe de resgistre, rond
    8…25.6mm mm
    Axe de registre, carré
    6…18mm mm
    Axe de registre, longueur min. de l’arbre
    20 mm
    Taille maximale du registre (surface)
    3 m²
  • RDAS18S-230S - Regin
    RDAS18S-230S
    18 Nm, on/off, 230 V, ressort de rappel, contact aux.
    Tension d’alimentation
    230 V AC (100…240 V AC 50/60 Hz)
    Consommation
    8 VA (6 W - en mouvement / 4 W - en attente)
    Longueur de câble
    0.9 m
    Couple
    18 Nm
    Temps de course, moteur
    90 s
    Durée de course, ressort
    15 s
    Contact auxiliaire
    Oui
    Limitation de l’angle
    95 °
    Axe de resgistre, rond
    8…25.6mm mm
    Axe de registre, carré
    6…18mm mm
    Axe de registre, longueur min. de l’arbre
    20 mm
    Taille maximale du registre (surface)
    3 m²
  • RDAS18S-24 - Regin
    RDAS18S-24
    18 Nm, on/off, 24 V, ressort de rappel
    Tension d’alimentation
    24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC)
    Consommation
    7 VA (5 W - en mouvement / 3 W - en attente)
    Longueur de câble
    0.9 m
    Couple
    18 Nm
    Temps de course, moteur
    90 s
    Durée de course, ressort
    15 s
    Contact auxiliaire
    Non
    Limitation de l’angle
    95 °
    Axe de resgistre, rond
    8…25.6mm mm
    Axe de registre, carré
    6…18mm mm
    Axe de registre, longueur min. de l’arbre
    20 mm
    Taille maximale du registre (surface)
    3 m²
  • RDAS18S-24S - Regin
    RDAS18S-24S
    18 Nm, on/off, 24 V, ressort de rappel, contact aux.
    Tension d’alimentation
    24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC)
    Consommation
    7 VA (5 W - en mouvement / 3 W - en attente)
    Longueur de câble
    0.9 m
    Couple
    18 Nm
    Temps de course, moteur
    90 s
    Durée de course, ressort
    15 s
    Contact auxiliaire
    Oui
    Limitation de l’angle
    95 °
    Axe de resgistre, rond
    8…25.6mm mm
    Axe de registre, carré
    6…18mm mm
    Axe de registre, longueur min. de l’arbre
    20 mm
    Taille maximale du registre (surface)
    3 m²
  • RDAS18S-24A - Regin

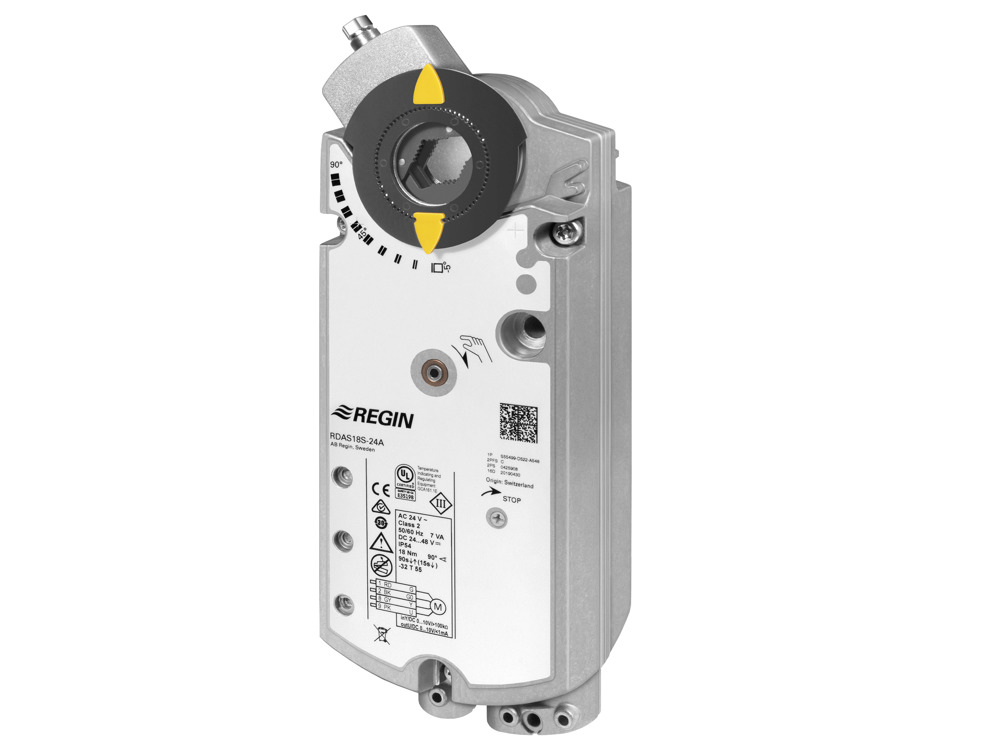

    RDAS18S-24A
    18 Nm, 0-10 V, 24 V, ressort de rappel
    Tension d’alimentation
    24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC)
    Consommation
    7 VA (5 W - en mouvement / 3 W - en attente)
    Longueur de câble
    0.9 m
    Couple
    18 Nm
    Temps de course, moteur
    90 s
    Durée de course, ressort
    15 s
    Contact auxiliaire
    Non
    Limitation de l’angle
    95 °
    Axe de resgistre, rond
    8…25.6mm mm
    Axe de registre, carré
    6…18mm mm
    Axe de registre, longueur min. de l’arbre
    20 mm
    Taille maximale du registre (surface)
    3 m²

Specifications

RDAS 18 Nm
Classe d’appareils Classe III
Indice de protection IP54
Humidité ambiante (sans condensation) 0…95 % RH
Temp. ambiante -32…55 °C
Température de stockage -32…70 °C
Section nominale du câble 0.75 mm²
Extension de la longueur du câble, maximum 300 m
Angle de travail, rotation 90 °
