5 Nm, 10 Nm, 20 Nm, 35 Nm

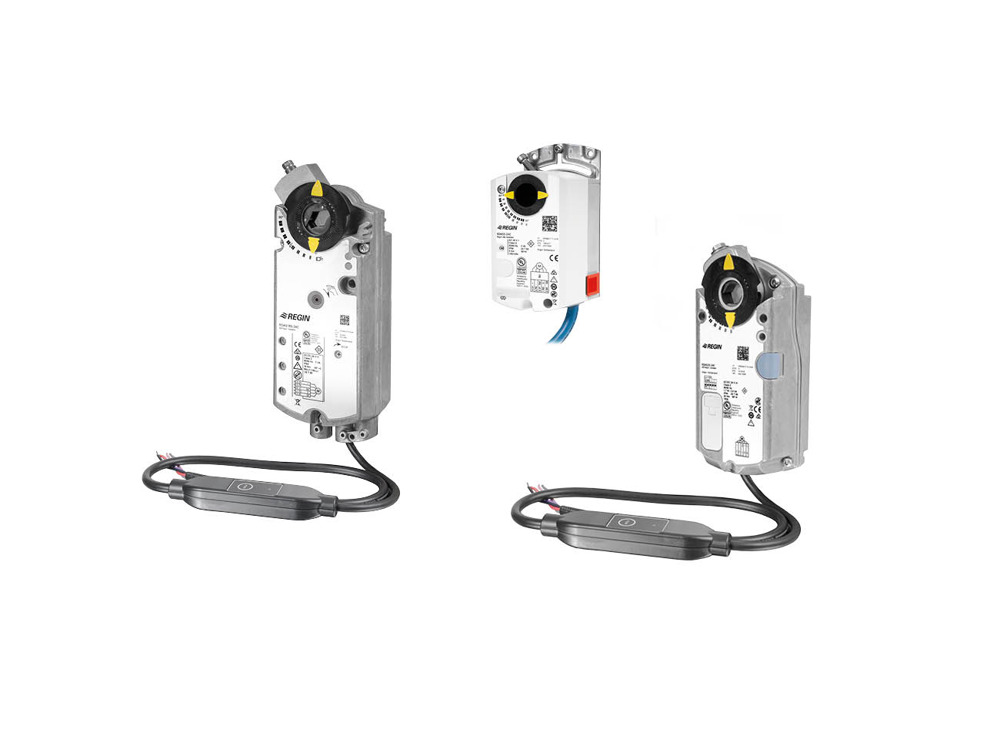

Moteurs de registre avec communication Modbus RTU et sans ressort de rappel, 5 Nm, 10 Nm, 20 Nm, 35 Nm
Articles
(4 st)-
RDAS5-24C- Couple max.
- 5 Nm
- Diamètre d'axe, rond
- 8…16 mm ou 8…10 mm (avec pièce de centrage, livrée avec l'actionneur)
- Diamètre d'axe, carré (côté)
- 6…12.8 mm
- Taille max. du registre
- 0.8 m 2
-
RDAS10-24C
- Couple max.
- 10 Nm
- Diamètre d'axe, rond
- 8…16 mm ou 8…10 mm (avec pièce de centrage, livrée avec l'actionneur)
- Diamètre d'axe, carré (côté)
- 6…12.8 mm
- Taille max. du registre
- 1.6 m 2
-
RDAS20-24C
- Couple max.
- 20 Nm
- Diamètre d'axe, rond
- 8…20.5 mm
- Diamètre d'axe, carré (côté)
- 8…14.5 mm
- Taille max. du registre
- 4 m 2
-
RDAS35-24C
- Couple max.
- 35 Nm
- Diamètre d'axe, rond
- 8…25.6 mm
- Diamètre d'axe, carré (côté)
- 6…18 mm
- Taille max. du registre
- 6 m 2
Specifications
| Tension d'alimentation | 24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC) |
|---|---|
| Montage | Intérieur, protégé contre les intempéries |
| Longeur d'arbre mini | 20mm |
| Dureté de l'arbre | <300 HV |
| Angle de rotation | 90° |
| Limitation d'angle | 95° |
| Longueur du câble | 0,9m |
| Câble | 0.75 mm 2 |
| Humidité ambiante | 0…95 % HR (sans condensation) |
| Température ambiante | -32…55°C |
| Température de stockage | -32…70°C |
| Indice de protection | IP54 |
| Signal de commande | Modbus |
| Protocole | Modbus |
| Type de port | RS485 (Les modèles RDAS5-24C et RDAS10-24C disposent de ports à isolation galvanique.) |
| Nœuds sur le bus | Max. 32 |
| Plage d'adresses | 1…247 / 255 Défaut: 255 |
| Formats de transmission | 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 Défaut: 1-8-E-1 |
| Taux de transmission | Auto / 9.6 / 19.6 / 38.4 / 57.6 / 76.8 / 115.2 Défaut: Auto |
| Fin de ligne | 120 Ω commutable électroniquement Par défaut : Off |
