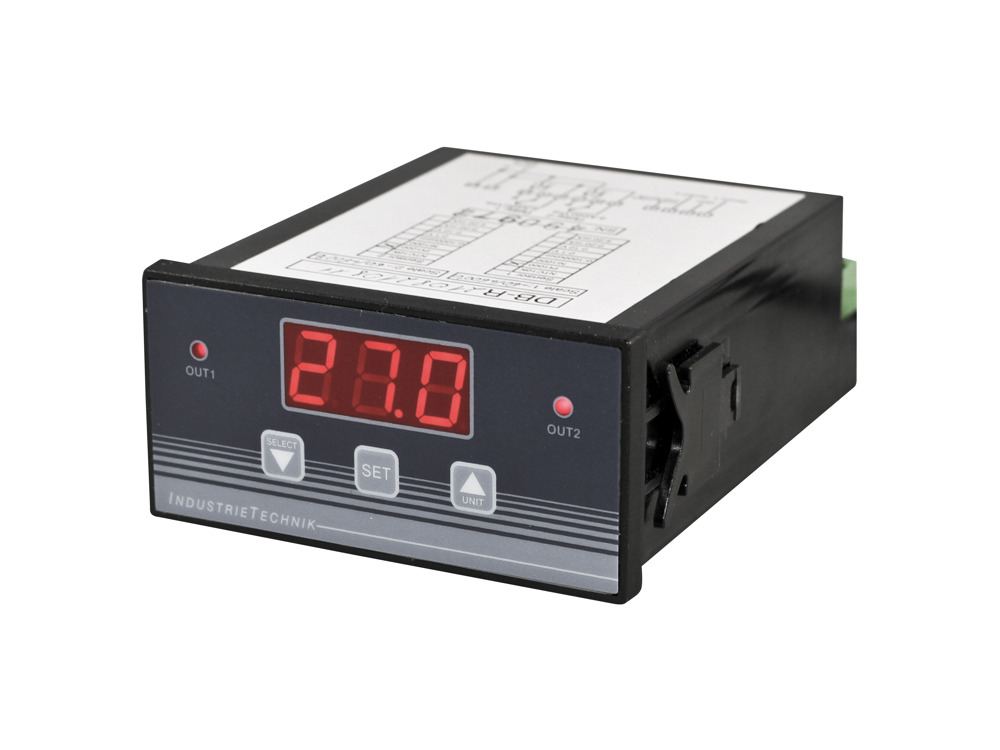

DB-R - Régulateur paramétrable 2 sorties
Régulateur pour contrôler une ou deux unités physiques, avec:
- 2 sorties relais
- 1 sortie pour alimenter un potentiomètre actif (17 V DC, max. 44 mA);
- écran 3 digits;
- 2 LED rouges, indicatrices des états des sorties;
- boutons de paramétrage;
- alarmes optiques;
- mot de passe et deux niveaux d'accès.
Articles
(9 st)-
DB-R1........1- Entrée
- NTC10-02
- Unité de mesure
- °C
- Plage de fonctionnement
- -50...+110 °C
-
DB-R2........1
- Entrée
- PT1000
- Unité de mesure
- °C
- Plage de fonctionnement
- -60...+600 °C
-
DB-R4........1
- Entrée
- NI1000
- Unité de mesure
- °C
- Plage de fonctionnement
- -60...+200 °C
-
DB-R1........2
- Entrée
- NTC10-02
- Unité de mesure
- °C
- Plage de fonctionnement
- -50...+110 °C
-
DB-R7........2
- Entrée
- 0...10 V
- Unité de mesure
- Au choix : °C, % HR, bar, mbar, Pa
- Plage de fonctionnement
- Réglable
-
DB-R9........2
- Entrée
- 4...20 mA
- Unité de mesure
- Au choix : °C, % HR, bar, mbar, Pa
- Plage de fonctionnement
- Réglable
-
DB-R1........3
- Entrée
- NTC10-02
- Unité de mesure
- °C
- Plage de fonctionnement
- -50...+110 °C
-
DB-R7........3
- Entrée
- 0...10 V
- Unité de mesure
- Au choix : °C, % HR, bar, mbar, Pa
- Plage de fonctionnement
- Réglable
-
DB-R9........3
- Entrée
- 4...20 mA
- Unité de mesure
- Au choix : °C, % HR, bar, mbar, Pa
- Plage de fonctionnement
- Réglable
Specifications
| Tension d'alimentation | 230 VC A, 50-60 Hz |
|---|---|
| Entrées | Sondes NTC 10-02, PT1000, NI1000, 0-10 volts, 4-20 mA |
| Sorties | 2 relais R/T 8A, 230 VC A / 2 sorties 0-10 volts / 1 sortie 0-10 V et 1 sortie relais R/T 8A, 230 VC A |
| Précision | 0,5 % de l'échelle |
| Puissance consommée | < 3 W |
| Écran | Écran de 3 caractères de 14 mm (afficheur 7 segments) |
| Température ambiante | 0,,,45 °C°C |
| Humidité ambiante | 10...90 % HR sans condensation |
| Boîtier | Plastique ABS résistant au feu selon la norme UL94 V-0 |
| Dimensions | 96 x 48 x 122mm |
| Indice de protection | IP52 |
