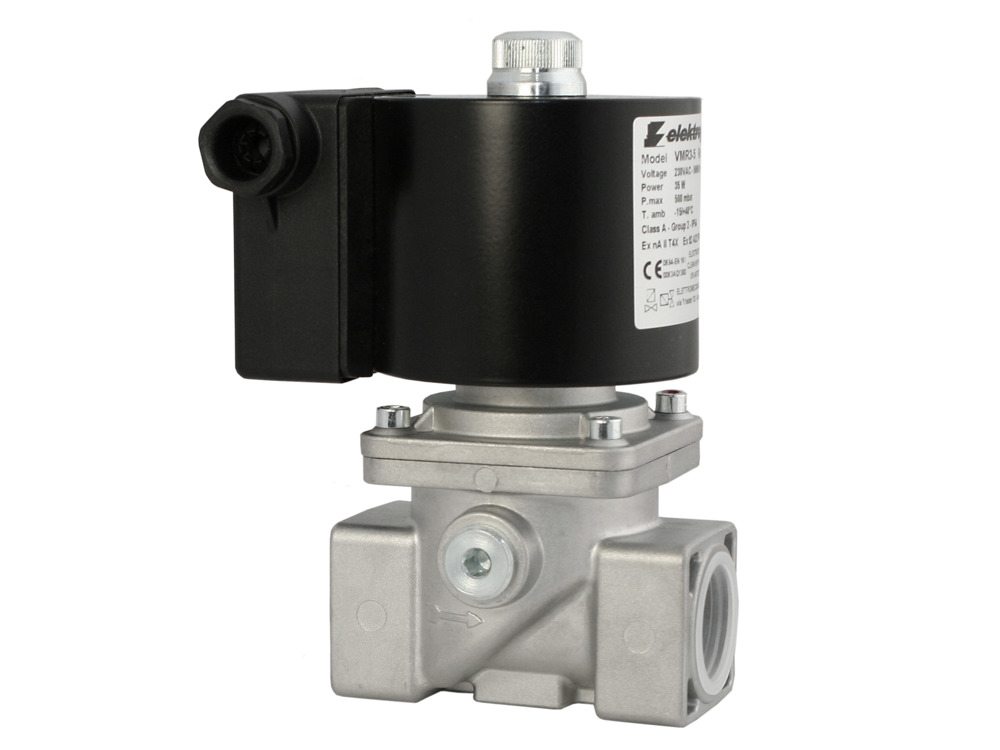

ELK - Vannes gaz à réarmement automatique
Électrovanne de sécurité normalement fermée.
Dans des conditions de repos, le ressort agit sur le clapet de la soupape, empêchant ainsi le passage du gaz. Quand la bobine est alimentée, la soupape s’ouvre. Quand le courant d’alimentation est coupé, la soupape se ferme rapidement.
Ce type de dispositif est fait pour des manœuvres d’arrêt et de distribution de gaz ou d’air. Il est adapté au service continu (toujours sous tension).
Dans des conditions de repos, le ressort agit sur le clapet de la soupape, empêchant ainsi le passage du gaz. Quand la bobine est alimentée, la soupape s’ouvre. Quand le courant d’alimentation est coupé, la soupape se ferme rapidement.
Ce type de dispositif est fait pour des manœuvres d’arrêt et de distribution de gaz ou d’air. Il est adapté au service continu (toujours sous tension).
Articles
(8 st)-
ELK-05018- Désignation
- Electrovanne gaz NF à réarmement automatique DN 20
- Diamètre nominal
- DN20
-
ELK-05022
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 25
- Diamètre nominal
- DN25
-
ELK-05028
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 40
- Diamètre nominal
- DN40
-
ELK-05030
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 50
- Diamètre nominal
- DN50
-
ELK-05032
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 65
- Diamètre nominal
- DN65
-
ELK-05034
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 80
- Diamètre nominal
- DN80
-
ELK-05036
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 100
- Diamètre nominal
- DN100
-
ELK-05037
- Désignation
- Electrovanne gaz NF à réarmement automatique DN 125
- Diamètre nominal
- DN125
Specifications
| Raccordement | Raccords F/F filetés gaz de 3/8” à 6” à brides PN16 UNI 2223 de DN65 à DN150 |
|---|---|
| Tension d'alimentation | 230V - 50/60 Hz, -15% / +10% |
| Temps de fermeture/ouverture | < 1s |
| Plage de réglage | -15…+60°C |
| Plage de mesure, pression | 200...360 mbar |
| Indice de protection | IP54 |
| Matière, corps de vanne | Aluminium |
Software & documentation
Fiche produit
Accessoires
ELK-50002
Boîtier anti micro-coupure pour électrovanne gaz ELK (1 par vanne)
