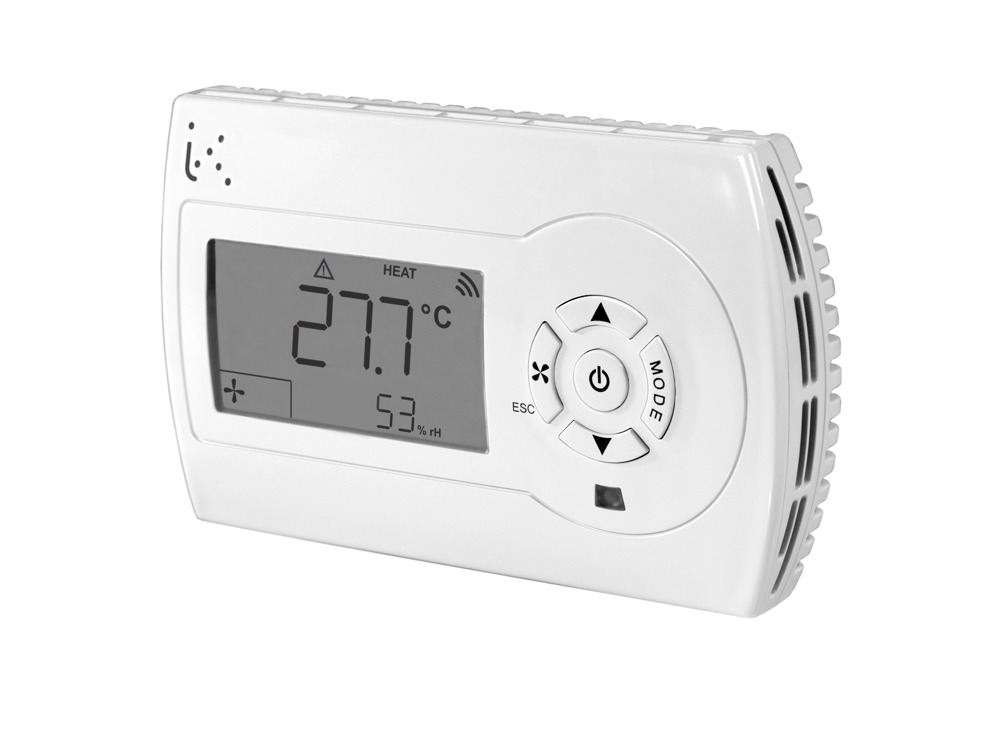

Régulateur d'ambiance Evolution, pour ventilo-convecteurs et systèmes de traitement d'air
Le régulateur d'ambiance Evolution est prévu pour des applications de régulation de température. Doté de nombreuses entrées/sorties, il peut être utilisé dans des installations à 2 tubes, 2 tubes + chauffage électrique, 4 tubes, 4 tubes + chauffage électrique avec moteur à 3 vitesses ou moteur à commutation électronique. Les sorties pour les vannes peuvent être de type ToR ou modulantes. Un large écran rétro-éclairé permet à l'utilisateur de visualiser les valeurs de température, d'humidité, les réglages, les programmes horaires et l'état du système. Le régulateur dipose également d'une connexion RS485 avec protocole Modbus RTU esclave pour communication externe. Il doit être monté dans un boîtier à encastrement 3 modules (GW24403).
Articles
(40 st)-
TH-0SSST1- DO
- 1
- AO
- 3
- AI
- 3
- Communication
- -
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-1SSST1
- DO
- 2
- AO
- 2
- AI
- 3
- Communication
- -
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-2SSST1
- DO
- 3
- AO
- 1
- AI
- 3
- Communication
- -
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-3SSST1
- DO
- 3
- AO
- 2
- AI
- 2
- Communication
- -
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-4SSST1
- DO
- 5
- AO
- 0
- AI
- 3
- Communication
- -
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-0MSST1
- DO
- 1
- AO
- 3
- AI
- 3
- Communication
- Modbus
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-1MSST1
- DO
- 2
- AO
- 2
- AI
- 3
- Communication
- Modbus
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-2MSST1
- DO
- 3
- AO
- 1
- AI
- 3
- Communication
- Modbus
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-3MSST1
- DO
- 3
- AO
- 2
- AI
- 2
- Communication
- Modbus
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-4MSST1
- DO
- 5
- AO
- 0
- AI
- 3
- Communication
- Modbus
- Horloge
- Non
- Sonde intégrée
- Température
-
TH-0SCST1
- DO
- 1
- AO
- 3
- AI
- 3
- Communication
- -
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-1SCST1
- DO
- 2
- AO
- 2
- AI
- 3
- Communication
- -
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-2SCST1
- DO
- 3
- AO
- 1
- AI
- 3
- Communication
- -
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-3SCST1
- DO
- 3
- AO
- 2
- AI
- 2
- Communication
- -
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-4SCST1
- DO
- 5
- AO
- 0
- AI
- 3
- Communication
- -
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-0MCST1
- DO
- 1
- AO
- 3
- AI
- 3
- Communication
- Modbus
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-1MCST1
- DO
- 2
- AO
- 2
- AI
- 3
- Communication
- Modbus
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-2MCST1
- DO
- 3
- AO
- 1
- AI
- 3
- Communication
- Modbus
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-3MCST1
- DO
- 3
- AO
- 2
- AI
- 2
- Communication
- Modbus
- Horloge
- Oui
- Sonde intégrée
- Température
-
TH-4MCST1
- DO
- 5
- AO
- 0
- AI
- 3
- Communication
- Modbus
- Horloge
- Oui
- Sonde intégrée
- Température
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Specifications
| Tension d'alimentation | 110…230 V AC ± 10%, 50/60 Hz |
|---|---|
| Puissance consommée | Max, 1,3 W |
| Plage de réglage | 0…50°C |
| Écran | LCD avec rétro-éclairage |
| Entrées | 2 contacts libres de potentiel / 2 ou 3 sondes NTC 10K / Port USB pour la configuration de paramètres et la mise à jour du logiciel |
| Sorties | 3 sorties analogiques 0...10 V (R L > 10 K) selon le modèle / 5 relais SPST 250 V AC, 3 A (AC1) selon le modèle |
| Communication | Modbus RTU (Esclave) ou BACnet MS/TP |
| Plage de lecture de la température | -15...+90°C |
| Dimensions | 128 x 80 x 55,5mm |
| Montage | Boîtier à encastrement 3 modules (GW14 |
| Indice de protection | IP30 |
