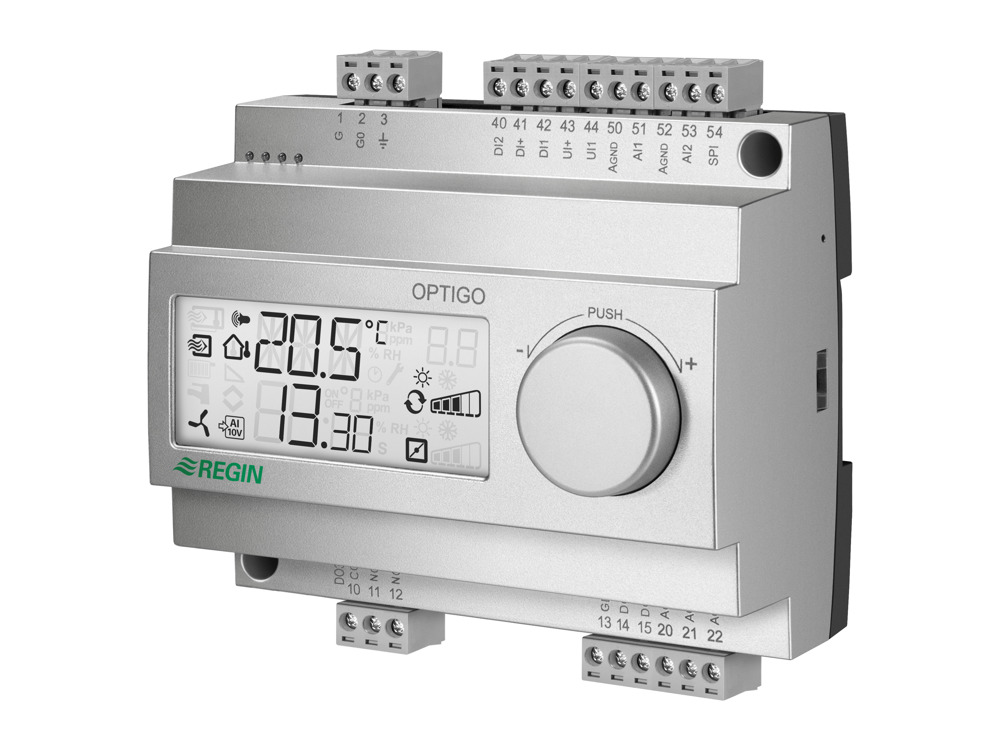

Optigo – Régulateur préprogrammé autonome
Optigo est une gamme de régulateurs compacts, économiques, polyvalents et autonomes sans communication. Ils sont préprogrammés et prévus pour un montage sur rail DIN dans de petites installations. Ils sont très faciles à installer, à mettre en service et à utiliser.
Tous les réglages sont accessibles avec un seul boutonOptigo est doté d’un bouton de commande avec encodeur rotatif qui permet de naviguer très facilement dans les différents menus. Vous pouvez lire et régler les valeurs affichées sur l’écran rétro-éclairé. Pour valider votre choix, il suffit d’appuyer sur le bouton.
Horloge programmableLe programmateur horaire permet par ex. de gérer l’abaissement de nuit, la mise en marche et l’arrêt des ventilateurs pour plusieurs jours consécutifs ou pour une journée seulement.Installation simple et rapideOptigo est prévu pour un montage sur rail DIN ou bien en armoire. Les connecteurs sont débrochables et tous les raccordements peuvent être effectuées avant la mise en place du régulateur.OP5U et OP10Il y a deux modèles d’Optigo : OP5U et OP10. OP5U est doté de 5 entrées / sorties et d’une alimentation 24 V AC. Il offre le choix entre cinq modes de régulation :
OP10 est doté de 10 entrées / sorties. Il est disponible en deux versions : avec alimentation 24 V AC ou bien 230 V AC. Il offre le choix cinq modes de régulation :
Tous les réglages sont accessibles avec un seul boutonOptigo est doté d’un bouton de commande avec encodeur rotatif qui permet de naviguer très facilement dans les différents menus. Vous pouvez lire et régler les valeurs affichées sur l’écran rétro-éclairé. Pour valider votre choix, il suffit d’appuyer sur le bouton.
Horloge programmableLe programmateur horaire permet par ex. de gérer l’abaissement de nuit, la mise en marche et l’arrêt des ventilateurs pour plusieurs jours consécutifs ou pour une journée seulement.Installation simple et rapideOptigo est prévu pour un montage sur rail DIN ou bien en armoire. Les connecteurs sont débrochables et tous les raccordements peuvent être effectuées avant la mise en place du régulateur.OP5U et OP10Il y a deux modèles d’Optigo : OP5U et OP10. OP5U est doté de 5 entrées / sorties et d’une alimentation 24 V AC. Il offre le choix entre cinq modes de régulation :
- Régulation de température
- Contrôle du CO 2
- Régulation universelle 0...100 %
- Régulation de la pression
- Régulation de la pression avec compensation de la température extérieure
OP10 est doté de 10 entrées / sorties. Il est disponible en deux versions : avec alimentation 24 V AC ou bien 230 V AC. Il offre le choix cinq modes de régulation :
- Régulation du soufflage à température constante
- Régulation du soufflage avec compensation de la température extérieure
- Régulation d'ambiance avec contrôle du soufflage (fonction cascade)
- Régulation du chauffage (radiateurs) en fonction de la température extérieure
- Régulation de l'eau chaude sanitaire
Specifications
| Tension d'alimentation | 24 V AC ±15 % / ... OP10-230 : 230 V AC |
|---|---|
| Puissance consommée | 4 VA |
| Température ambiante | 0…50°C |
| Température de stockage | -40…+50°C |
| Humidité ambiante | Max. 90 % HR |
| Montage | Rail DIN |
| Nombre de modules DIN | 7 |
| Indice de protection | IP20 |
| Écran | Écran à cristaux liquides rétro-éclairé, numérique/graphique, symboles universels |
| Dimensions (lxHxP) | 123 x 123 x 60mm |
| Horloge | Horloge hebdomadaire 24 h/jour |
| Entrées analogiques (AI) | PT1000 |
| Entrées digitales (DI) | Contact libre de potentiel NO |
| Entrées universelles (UI) | 0...10 V DC ou digitale |
| Point de consigne externe (SPI) | Pour un potentiomètre de consigne PT1000 externe, par ex. TG-R4/PT1000 ou TBI-PT1000 |
| Sorties analogiques (AO) | 0...10 V DC, protection contre les courts-circuits |
| Sorties digitales (DO) | Modèles OP10 et OP10-230 uniquement Triac 24 V AC, 0,5 A (sortie 3 points ou sortie alarme) et un relais inverseur 230 V AC, 5 A (démarrage ventilateur) |
