63/2 - Vannes de régulation à boisseau sphérique 6 voies
Les vannes six voies sont conçues pour des installations à 4 tubes pour la gestion automatique de la commutation été/hiver ou la régulation de plafonds chauffants, ventilo-convecteurs et poutres froides. Elles gèrent des kvs modifiables via une combinaison de disques de calibration livrés avec la vanne et interchangeables sur le réseau chaud et le réseau froid.
La sortie mâle conique à 60° assure l’étanchéité du raccord et permet une installation simple.
La vanne est prévue pour être utilisée avec l'actionneur M63.
La sortie mâle conique à 60° assure l’étanchéité du raccord et permet une installation simple.
La vanne est prévue pour être utilisée avec l'actionneur M63.
Articles
(3 st)-
63/2S-15Vanne 6 voies avec raccords G 3/4"M cone 60° BS5200 (pour raccords sphéro-coniques)- Diamètre nominal
- DN 15
- Kv
- 1,25 à 0,25
- Raccordement
- G 3/4"M cone 60° BS5200 (pour raccords sphéro-coniques)
-
63/2S-20Vanne 6 voies avec raccords G 3/4"M cone 60° BS5200 (pour raccords sphéro-coniques)
- Diamètre nominal
- DN 20
- Kv
- 2,8 à 0,7
- Raccordement
- G 3/4"M cone 60° BS5200 (pour raccords sphéro-coniques)
-

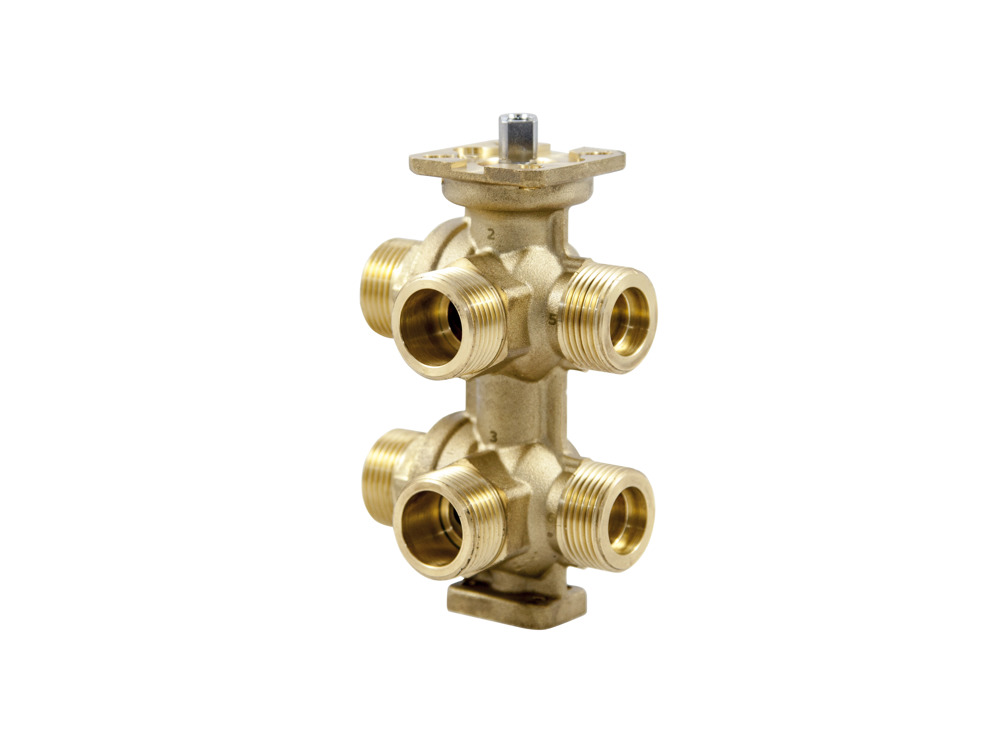

63/2F-15Vanne 6 voies avec raccords G 3/4"M à portée plate
- Diamètre nominal
- DN 15
- Kv
- 1,25 à 0,25
- Raccordement
- G 3/4"M à portée plate
Specifications
| Température du fluide | -10…+120°C |
|---|---|
| Pression nominale (PN) | 16bar |
| Raccordements | G 3/4"M |
| Angle de manoeuvre | 90° |
| Pression diff. max. | 2 |
