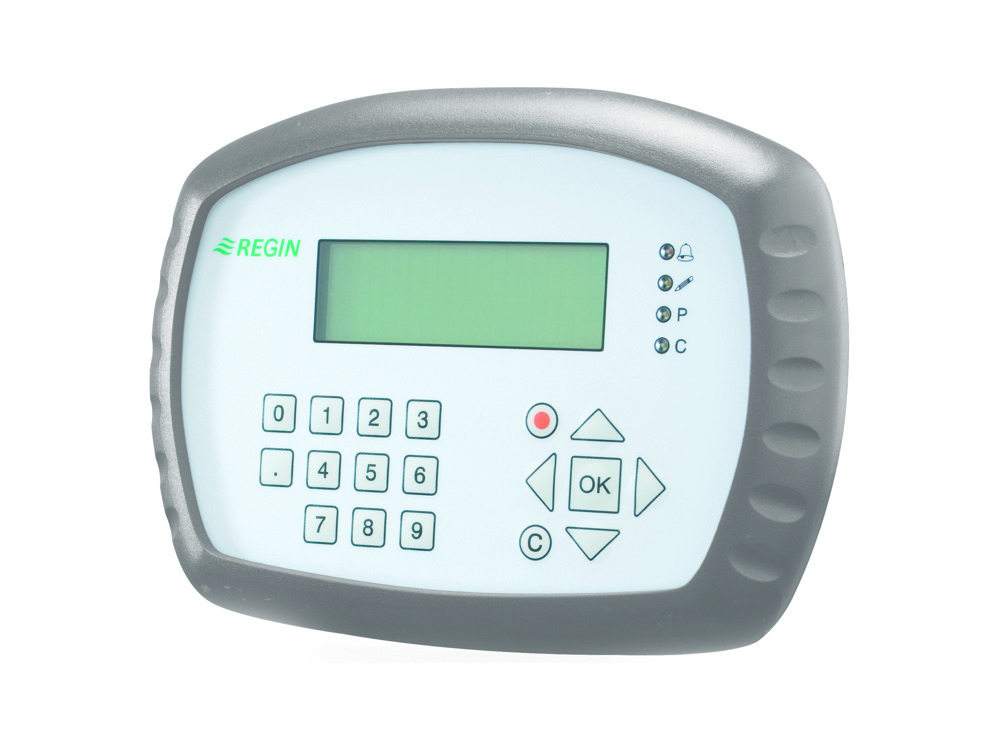

ED9200 - Écran externe pour EXOclever, EXOflex, Corrigo, EXOcompact, Exigo et EXOdos

Attention : cet produit n’est plus fabriqué.

La console externe ED9200 est un module d’affichage et de configuration externe pour les automates EXOflex, Corrigo et EXOcompact. Elle possède un clavier numérique et un écran rétro-éclairé.

Articles

(2 st)
  • ED9200 - Regin
    ED9200
    Écran d’affichage externe
    Indice de protection
    IP41
  • ED9200IP65 - Regin
    ED9200IP65
    Écran d’affichage externe
    Indice de protection
    IP65
ED9200 - Écran externe pour EXOclever, EXOflex, Corrigo, EXOcompact, Exigo et EXOdos
Tension d'alimentation Avec Corrigo ou EXOcompact : Alimentation interne via le câble de communication Avec EXOflex : 24 V DC, via le canal EFX
Température ambiante 5,,,40°C
Température de stockage -40...+50°C
Humidité ambiante 5...95 %RH
Câblage Avec Corrigo E...-S ou EXOcompact C...-S : EK12 (3 m) ou EK14 (10 m) Avec Corrigo E...-3 ou EXOcompact C...-3 : EDSP-K3 (3 m), EDSP-K10 (10 m) ou autre Avec EXOflex : Cat 5
Câble artisanal : type de câble Avec Corrigo, ou EXOcompact : 26AWG Avec EXOflex : Cat 5
Câble artisanal : connexion rapide Avec Corrigo E...-3 ou EXOcompact C...-3 : 4P4C Avec EXOflex : USB de type A, connecteur mâle
Tolérance Avec Corrigo ou EXOcompact : - Avec EXOflex : 18...30 V DC
Puissance consommée Avec Corrigo ou EXOcompact : - Avec EXOflex : 50 mA
Port de communication Avec Corrigo ou EXOcompact : Série, spécial Avec EXOflex : Canal EFX
Longueur max. du câble Avec Corrigo ou EXOcompact (modèles E…-S et C…-S) : 10 m Avec Corrigo ou EXOcompact (modèles E,,,-3 et C,,,-3 : 100 m Avec EXOflex : 200 m
Logiciel requis Avec Corrigo ou EXOcompact : EXOreal 2.8-1-29 ou ultérieur Avec EXOflex : EXOreal 2.8-1-26 ou ultérieur
EK12

Câble de connexion d'ED9200 à un Corrigo E...-S ou EXOcompact C...-S

EDSP-K3

Câble de 3 m pour raccorder un écran externe

EDSP-K10

Câble de 10 m pour raccorder un écran externe

EK14

Câble de connexion d'ED9200 à un Corrigo E...-S ou EXOcompact C...-S.

EK10

Câble pour connecter la console ED9200 à un automate de type EXOflex

EK10-3

Câble pour connecter la console ED9200 à un automate de type EXOflex
