Arrigo Building Management (SCADA/IHM). Aperçu des caractéristiques techniques

Arrigo BMS. Une grand nombre de fonctionnalités.

Arrigo BMS est une solution IHM/SCADA qui permet aux intégrateurs de systèmes Regin et aux propriétaires d’installations d’être plus performants. Grâce à une technologie basée sur HTML5, à l’épreuve du temps, vous gagnez des heures en intégration, mise en service et maintenance. Tout dans votre système Regin peut être contrôlé, visualisé et analysé à tout moment sur votre appareil mobile. Arrigo BMS est compatible avec toutes les générations de produits de terrain Regin.

Bâtiments à haute performance

La plateforme évolutive Arrigo couvre l’ensemble des applications nécessaires aux bâtiments connectés à haute performance. Arrigo englobe des applications intelligentes pour la gestion des bâtiments, la gestion de l’énergie et la gestion des installations. Sur la base de toutes les données collectées dans Arrigo, les propriétaires de bâtiments et les gestionnaires d’installations peuvent mettre en œuvre et suivre des stratégies pour assurer un niveau élevé de confort avec une quantité minimale d’énergie pour le chauffage, le refroidissement, l’éclairage, la ventilation, et plus encore pendant le fonctionnement.

Toutes vos données. Une seule plateforme.

Arrigo est un outil efficace pour les intégrateurs qui veulent offrir à leurs clients une expérience utilisateur exceptionnelle et des services à valeur ajoutée. L’application Arrigo BMS regroupe les données de tous vos systèmes et sous-systèmes Regin, y compris les systèmes informatiques, les systèmes de réservation d’hôtel, les services cloud, etc. Les données sont exploitées à travers une interface intuitive et réactive basée sur des tableaux de bord et des widgets intelligents. Une source de données partagée pour les propriétaires de bâtiments, les concierges et les intégrateurs de systèmes favorise une collaboration efficace, une prise de décision rapide et un suivi instantané des actions mises en œuvre.

API Arrigo. Libérez tout le potentiel des données du bâtiment

Arrigo BMS est équipé d’une API stable pour faciliter les importations et les exportations de données provenant de systèmes tiers. Grâce à l’API ouverte, Arrigo BMS rend toutes les données entièrement disponibles et peut s’interconnecter à d’autres systèmes, tels que les services de réservation d’hôtel, la veille économique, etc. Les données peuvent être utilisées soit directement dans Arrigo BMS, soit être exploitées par d’autres systèmes qui se connectent via l’API ouverte.

Grâce à une technologie simple basée sur graphQL/REST en http sur SSL, vous pouvez ajouter et supprimer des informations, lire et écrire des valeurs, récupérer des informations, un historique, des données stockées et en temps réel. Vous pouvez également vous connecter via le web socket directement au Backbone d’Arrigo et écrire vos propres extensions qui peuvent être appelées via des fonctions côté serveur.

Intégration de protocoles tiers

Arrigo BMS utilise le protocole de communication EXOline de Regin comme interface SCADA native. En outre, les utilisateurs peuvent s’intégrer avec des régulateurs de n’importe quelle marque via OPC. Si les utilisateurs ont besoin de données provenant de systèmes tiers dans leurs régulateurs, cela peut être facilement réalisé grâce à diverses interfaces, y compris Modbus, BACnet et Mbus. Toute personne travaillant avec Arrigo BMS peut travailler de manière flexible pour agréger les données, quelle qu’en soit la source.

Graphiques, enregistrement des données et tendances en temps réel

Dans Arrigo, vous pouvez facilement suivre les informations historiques afin de prendre des décisions éclairées. Les utilisateurs peuvent choisir librement les signaux analogiques, numériques et d’alarme à présenter dans une fenêtre de graphique historique sous forme de tendance. En fonction du type de signal, l’enregistrement des données historiques peut être effectué de la manière suivante :

  • Enregistrement temporel basé sur des variables : tests et échantillons de données à intervalle fixe, généralement utilisés pour les valeurs analogiques.
  • Enregistrement basé sur les événements : uniquement enregistré lorsque l’événement se produit, généralement utilisé pour les signaux numériques et d’alarme.
  • Enregistrement en temps réel : enregistrement uniquement lorsque le signal est affiché dans la fenêtre du graphique historique. L’enregistrement est mis à jour en permanence et est perdu lorsque la fenêtre est fermée. L’enregistrement en temps réel peut être utilisé avec n’importe quel signal dans Arrigo.

Le graphique permet aux utilisateurs de visualiser, zoomer, faire défiler et exporter les données. En outre, le travail effectué peut être sauvegardé pour être poursuivi ultérieurement, soit comme travail personnel, soit comme travail global accessible à tous les utilisateurs du système.

Créer des synoptiques dynamiques et visualiser les processus de construction en temps réel

Les synoptiques dynamiques peuvent être d’excellents outils pour visualiser les environnements d’automatisation. Arrigo BMS fournit un kit d’outils pour le travail créatif et donne aux intégrateurs l’accès à une bibliothèque complète d’objets graphiques qui peuvent être utilisés tels quels, ou ajustés pour s’adapter à n’importe quelle application.

Avec Arrigo BMS, les intégrateurs peuvent travailler efficacement pour créer :

  • des symboles graphiques
  • des formes complexes
  • des animations et des interactions en exécutant du JavaScript à l’intérieur d’un SVG
  • des ajustements grâce aux attributs graphiques, tels que le style de remplissage, le style de ligne, l’orientation, le positionnement et la visibilité.

Gestion des alarmes

Traitement complet des alarmes

Le manque d’informations exploitables dans les alarmes générées par les systèmes de gestion des bâtiments est un problème courant pour les gestionnaires d’installations. Connaître la source d’une alarme et être capable de prendre des mesures immédiates est essentiel pour réduire les temps d’arrêt et résoudre efficacement des situations potentiellement critiques.

Arrigo est la plaque tournante de votre système qui recueille toutes les données provenant de diverses sources. Via Modbus, BACnet, M-Bus et OPC, Arrigo se connecte aux régulateurs et aux produits de terrain du système et communique les alarmes instantanément.

Arrigo fournit des fonctionnalités d’alarme efficaces qui permettent aux utilisateurs de structurer les alarmes et de s’assurer que les personnes concernées sont informées au bon moment pour prendre les bonnes mesures.

Fonctions d’alarme dans Arrigo

  • Des widgets d’alarme pour une vue d’ensemble en temps réel et un accès à l’historique des alarmes.
  • Outils configurables à l’exécution pour déterminer rapidement la nature et la localisation d’une alarme, avec des options d’analyse et d’actions rapides, telles que l’acquittement, le blocage, etc.
  • Grande variété de possibilités de filtres
  • Possibilité d’ajouter des alarmes dans les graphiques historiques

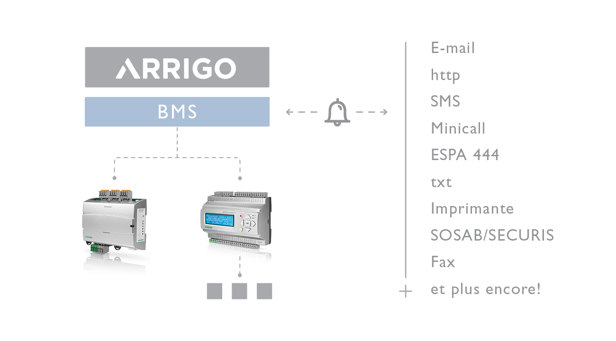

Alarmes à distance

Arrigo BMS propose une assistance complète pour les notifications push et peut instantanément notifier les utilisateurs de leurs alarmes et alertes pertinentes en utilisant une grande variété de canaux. Ci-dessous, nous énumérons les canaux les plus courants :

  • SMS (UCP, TAP, PC-Text), etc.
  • SMS via modem GSM pour des SMS rapides (<15 secondes) sans disposer d’une connexion téléphonique physique.
  • SOSAB et SECURIS (protocoles Securitas v1, v2 et v4).
  • Systèmes de pager, par exemple MiniCall Text, MiniCall Numerik, TelePage Swiss, BT, etc.
  • Fax classe 2 et classe 2.0
  • Imprimantes réseau, telles que « \\N-SERVER1 \N- ALARM PRINTER ».
  • Les imprimantes LPD qui n’utilisent qu’une seule adresse IP et un seul port.
  • Imprimantes locales via DOS (pas d’alimentation en pages) avec codes préfixe/suffixe (pour différentes couleurs, etc.).
  • Imprimantes par modem
  • E-mail (SMTP)
  • HTTP pour afficher les listes d’alarmes dans le navigateur
  • Récepteur d’alarme Nimbus avec modem ou TCP / IP pour inter / intranet
  • Fichiers texte
  • ESPA 444
  • et plus encore...

Rapports

Les rapports sont indispensables pour les applications et les systèmes ayant des capacités avancées de traitement et d’analyse des données. Dans Arrigo, toute donnée extraite de la base de données peut être utilisée pour générer un rapport :

  • Données provenant de dispositifs matériels (par exemple, un régulateur)
  • Propriétés des ressources du système
  • Résultats de requêtes
  • Valeurs historiques des propriétés ou événements sélectionnés par des critères personnalisés
  • Données générées par un script

Les rapports doivent être votre principale stratégie lorsque vous essayez d’éviter les alarmes intempestives. En fait, les rapports peuvent être une excellente stratégie pour prioriser les efforts de maintenance.

Les rapports peuvent être exportés vers différents formats tels que CSV, PDF et également envoyés par e-mail. Les rapports peuvent être déclenchés manuellement, lors d’événements ou selon un calendrier.

Scripting

Pour les utilisateurs qui ont besoin d’un niveau plus élevé de personnalisation ou d’intégration, Arrigo BMS fournit une plateforme ouverte pour les scripts côté client et côté serveur. Arrigo BMS utilise JavaScript (norme ECMA script 6) qui permet une logique avancée, l’exploration de données, l’accès SQL, l’implémentation de fonctions personnalisées, l’accès à d’autres applications et APIs.

JavaScript est natif du script côté serveur d’Arrigo et largement pris en charge par les navigateurs web courants pour le script côté client. Le seuil de démarrage est faible et c’est l’un des langages de programmation les plus utilisés pour tous les types d’applications.

Sécurité, accès et gestion des droits

Arrigo fournit une sélection de modèles de sécurité intégrés et d’options pour répondre à vos besoins, notamment les suivants :

  • Les mots de passe et les informations sur les utilisateurs sont stockés sur le serveur et utilisent un algorithme de hachage de mot de passe Sha256.
  • Les capacités des utilisateurs dans l’application Arrigo sont basées sur les domaines de responsabilité et d’autorité.
  • L’authentification Microsoft Windows accorde des permissions aux utilisateurs d’Arrigo authentifiés sur un contrôleur de domaine ou un ordinateur local, en fonction de l’identité de l’utilisateur et de ses affiliations de groupe.
  • Les clients qui ont adopté la plateforme Arrigo bénéficient également d’une intégration sécurisée jusqu’au niveau de chaque élément de données ou attribut.
  • Communication sécurisée par http et WebSocket sur connexion cryptée TLS 1.3 (HTTPS et WSS)

Support linguistique

Arrigo est développé avec un support natif complet pour l’anglais, l’allemand, le français et le suédois pour les intégrateurs et les utilisateurs finaux. L’interface opérateur est disponible dans un certain nombre de langues supplémentaires. Veuillez contacter le support de votre marché local pour plus d’informations.

Configuration requise

Configuration requise pour Arrigo BMS

Arrigo BMS nécessite une version 64-bit de Windows sur les OS suivants :

  • Windows 10
  • Windows Server 2016
  • Windows Server 2019

L’installateur d’Arrigo BMS nécessite PowerShell 5 ou plus récent pour fonctionner.

Accord de mise à niveau inclus :

Toutes les nouvelles licences Arrigo incluent automatiquement un accord de mise à niveau gratuit d’un an. Assurez-vous de souscrire à un nouveau contrat au cours de cette année afin de continuer à travailler avec la dernière version.
