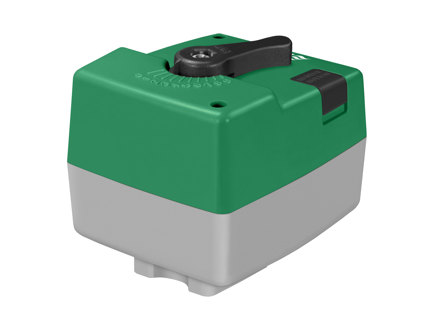

RVAB – Antrieb für BV2-/BV3-Regelkugelhähne
Antrieb für Regelkugelhähne mit bidirektionalem Motor, der hauptsächlich in zentralen Klimaanlagen, Heizungssystemen, Brauchwasserbehandlung und in industriellen Anlagen zur Steuerung des Durchflusses von kalten und warmen Medien eingesetzt wird.
Artikel
(6 st)-
RVAB4-24- Versorgungsspannung
- 24 V AC
- Leistungsaufnahme
- 3 VA
- Drehmoment
- 4 Nm
- Stellsignal
- 3-Punkt
- Laufzeit, Stellantrieb
- 45 s
-
RVAB4-24A
- Versorgungsspannung
- 24 V AC
- Leistungsaufnahme
- 3 VA
- Drehmoment
- 4 Nm
- Stellsignal
- 0(2)...10 V DC oder 0(4)...20 mA
- Rückmeldesignal
- 0…10 V DC
- Laufzeit, Stellantrieb
- 45 s
-
RVAB4-230
- Versorgungsspannung
- 230 V AC
- Leistungsaufnahme
- 5 VA
- Drehmoment
- 4 Nm
- Stellsignal
- 3-Punkt
- Laufzeit, Stellantrieb
- 45 s
-
RVAB5-24
- Versorgungsspannung
- 24 V AC
- Leistungsaufnahme
- 3 VA
- Drehmoment
- 5 Nm
- Stellsignal
- 3-Punkt
- Laufzeit, Stellantrieb
- 50 s
-
RVAB5-24A
- Versorgungsspannung
- 24 V AC
- Leistungsaufnahme
- 3 VA
- Drehmoment
- 5 Nm
- Stellsignal
- 0(2)...10 V DC oder 0(4)...20 mA
- Rückmeldesignal
- 0…10 V DC
- Laufzeit, Stellantrieb
- 50 s
-
RVAB5-230
- Versorgungsspannung
- 230 V AC
- Leistungsaufnahme
- 5 VA
- Drehmoment
- 5 Nm
- Stellsignal
- 3-Punkt
- Laufzeit, Stellantrieb
- 50 s
Technische Daten
| Schutzart | IP54 |
|---|---|
| Umgebungsfeuchte (nicht kondensierend) | 10…90 % RH |
| Umgebungstemperatur | -5…50 °C |
| Lagertemperatur | -30…70 °C |
| Arbeitswinkel, Drehung | 90 ° |
| Ventilanschlüsse | Vierkantloch 9 mm mit M5-Schraube am Ventil |
