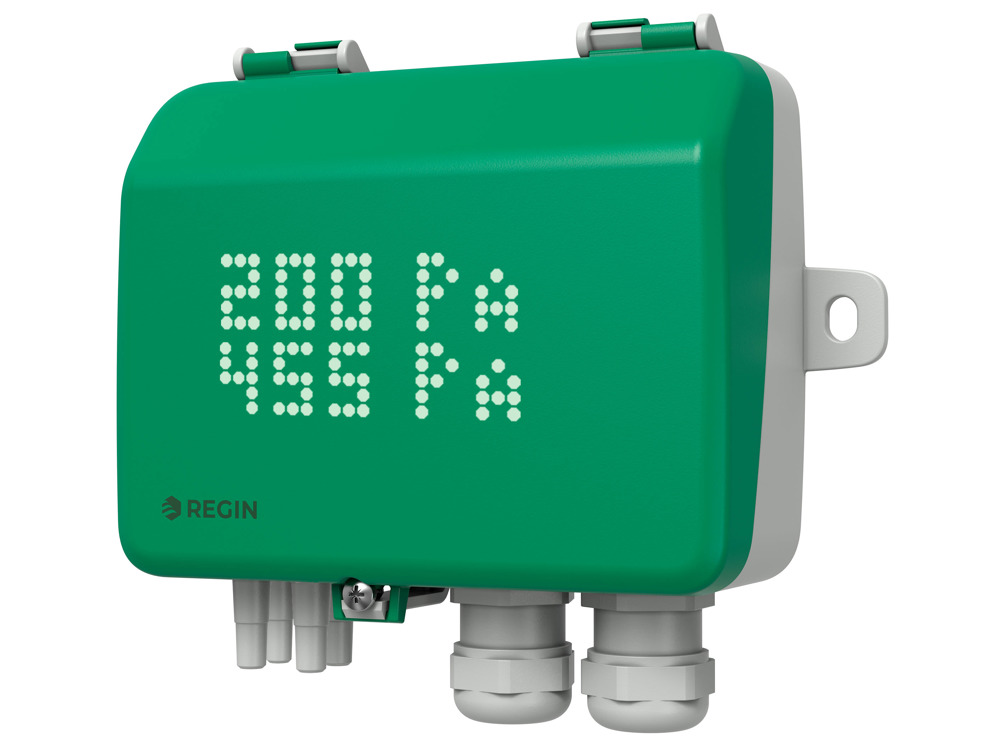

PDTN... – Presigo Differenzdrucktransmitter

Der Differenzdrucktransmitter Presigo PDTN wurde für den Einsatz in schwierigsten Umgebungen entwickelt und kombiniert ein schlankes Design — Schutzart IP54 — mit erweiterten Funktionen. Sein kontrastreiches, durchscheinendes Display bleibt auch aus der Entfernung gut lesbar, während ein vielseitiges Angebot an Drucksensoren sicherstellt, dass Sie sowohl für aktuelle als auch für zukünftige Anforderungen gerüstet sind. Nahtlose Integration mit nativer Unterstützung für BACnet, Modbus und EXOline bei Modellen mit Kommunikationsfunktion sowie analoge Modelle mit konfigurierbaren Ausgängen 0–10 V oder 4–20 mA für einfache und präzise Messungen. Entwickelt für Über- und Unterdruckanwendungen wie Reinräume, Krankenhäuser und andere einsatzkritische Bereiche. Der PDTN garantiert eine genaue Überwachung dort, wo es am wichtigsten ist. Die Installation ist aufgrund der großzügig gestalteten Unterbringung der Verdrahtung, klar gekennzeichneten Leiterplatten und einem intuitiven Drehschalter mühelos möglich. Dank der schnellen Inbetriebnahme über die Regin:GO-App ist er im Handumdrehen einsatzbereit, sodass Sie sich auf die Leistung statt auf die Inbetriebnahme konzentrieren können. Presigo PDTN – wenn Innovation, Genauigkeit und Benutzerfreundlichkeit zusammenkommen.

Technische Daten

Software und Dokumentation

Artikel

(23 st)

PDTN12

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…1250 Pa

Druckbereich, Sensor

0…1250 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa
PDTN12-CD

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…1250 Pa

Druckbereich, Sensor

0…1250 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa
PDTN12-D

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…1250 Pa

Druckbereich, Sensor

0…1250 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa
PDTN12S12-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…1250 Pa/0…1250 Pa

Druckbereich, Sensor

0…1250 Pa

Druckbereich, Sensor 2

0…1250 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa
PDTN12S12-CD

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…1250 Pa/0…1250 Pa

Druckbereich, Sensor

0…1250 Pa

Druckbereich, Sensor 2

0…1250 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa
PDTN12S25

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…1250 Pa/0…2500 Pa

Druckbereich, Sensor

0…1250 Pa

Druckbereich, Sensor 2

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN12S25-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…1250 Pa/0…2500 Pa

Druckbereich, Sensor

0…1250 Pa

Druckbereich, Sensor 2

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN12S25-D

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…1250 Pa/0…2500 Pa

Druckbereich, Sensor

0…1250 Pa

Druckbereich, Sensor 2

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN25

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…2500 Pa

Druckbereich, Sensor

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN25-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…2500 Pa

Druckbereich, Sensor

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN25-CD

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…2500 Pa

Druckbereich, Sensor

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN25-D

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…2500 Pa

Druckbereich, Sensor

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN25S25-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…2500 Pa/0…2500 Pa

Druckbereich, Sensor

0…2500 Pa

Druckbereich, Sensor 2

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN25S25-CD

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…2500 Pa/0…2500 Pa

Druckbereich, Sensor

0…2500 Pa

Druckbereich, Sensor 2

0…2500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN5

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

-500...500 Pa

Druckbereich, Sensor

-500…500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN5-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

-500...500 Pa

Druckbereich, Sensor

-500…500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN5-CD

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

-500...500 Pa

Druckbereich, Sensor

-500…500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN5-D

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

-500...500 Pa

Druckbereich, Sensor

-500…500 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN70

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…7000 Pa

Druckbereich, Sensor

0…7000 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN70-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…7000 Pa

Druckbereich, Sensor

0…7000 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN70-CD

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…7000 Pa

Druckbereich, Sensor

0…7000 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN70-D

Sensor-Schnittstelle

0–10V, 4–20mA

Display

Ja

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Analogausgang Lastimpedanz 0...10 V

Lastimpedanz ≥ 10 kΩ, Ausgangsimpedanz ≤ 35 Ω

Analogausgang Lastimpedanz 4...20 mA

Der Ausgang wird aktiv in einer ohmsche Lastimpedanz betrieben, bezogen auf die Signalmasse. Die Lastimpedanz muss zwischen 40...500 Ω liegen.

Messbereich, Druck

0…7000 Pa

Druckbereich, Sensor

0…7000 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s
PDTN12-C

Sensor-Schnittstelle

BACnet MS/TP, Modbus RTU, EXOline

Display

Nein

Max. Überspannung an jeder Klemme

Max. ± 18 V (auf GND bezogen) V

Messbereich, Druck

0…1250 Pa

Druckbereich, Sensor

0…1250 Pa

Genauigkeit, Drucksensor 1

≤ 1,5 % vom Messbereichsendwert %

Genauigkeit, Drucksensor 2

≤ 1,5 % vom Messbereichsendwert %

Max. zulässiger Differenzdruck Sensor 1

35 kPa

Max. zulässiger Differenzdruck Sensor 2

35 kPa

Dämpfung (elektronisch)

0…600s

Technische Daten

Technische Daten für PDTN... – Presigo Differenzdrucktransmitter
Versorgungsspannung	24VAC/DC (21...27 V AC 50Hz / 21...27 V DC), 2.7 VA
Schutzart	IP54
Umgebungsfeuchte (nicht kondensierend)	0…95 % RH
Umgebungstemperatur	-25…50 °C
Montage	Wand
Abmessungen, außen (B x H x T)	120x40x112 mm
Medien	Luft, nicht brennbare und nicht aggressive Gase
Analogausgänge (AO)	0...10 V oder 4...20 mA
Dämpfung (elektronisch)	0…600s
Kabelverschraubung	M16x1,5
Klemmentyp	Schraubklemme
Klemmen Drahtstärke	1.5 mm²
Material, Gehäuse	Polycarbonat (PC)
Material, Sockel	Polycarbonat (PC)

Software und Dokumentation

Produktblatt

PDTN... (EN)

Anleitung

PDTN... (EN, DE, FR, SV)

Benutzerhandbuch

PDTN... (EN)

Andere Dokumentation
