Arrigo Building Management (SCADA/HMI). Funktionsübersicht

Arrigo. Eine umfassende Plattform für alle Gebäudedaten.

Leistungsstarke Gebäude

Die skalierbare Arrigo Plattform deckt das gesamte Spektrum der Anwendungen ab, die für vernetzte Gebäude mit hoher Performance benötigt werden. Arrigo bietet intelligente Anwendungen für das Gebäude- und Energiemanagement sowie für das Facility Management. Auf der Grundlage aller in Arrigo gesammelten Daten können Gebäudeeigentümer und Facility Manager Strategien umsetzen und nachverfolgen, um während des Betriebs ein hohes Maß an Komfort bei minimalem Energieaufwand für Heizung, Kühlung, Beleuchtung, Lüftung und mehr zu gewährleisten.

Ihre gesamten Daten. Auf einer Plattform.

Arrigo ist ein effizientes Tool für Integratoren, die ihren Kunden ein außergewöhnliches Nutzererlebnis und Leistungen mit einem Mehrwert bieten wollen. Die Arrigo BMS Anwendung sammelt Daten aus all Ihren Regin Systemen und Nebensystemen, wie IT-Systeme, Hotelbuchungssysteme, Cloud-Dienste usw. Die Daten werden auf einer intuitiven und reaktionsschnellen Benutzeroberfläche basierend auf Dashboards und intelligenten Widgets angezeigt. Die gemeinsame Datenquelle für Gebäudeeigentümer, Verwalter und Systemintegratoren ermöglicht eine effektive Zusammenarbeit, eine schnelle Entscheidungsfindung und eine sofortige Nachverfolgung der durchgeführten Maßnahmen.

Arrigo BMS. Funktionsübersicht.

Arrigo API. Schöpfen Sie das Potenzial der Gebäudedaten voll aus

Arrigo BMS verfügt über eine stabile API, um den Datenimport und -export von verschiedenen Systemen zu erleichtern. Durch die offene API stellt Arrigo BMS alle Daten vollständig zur Verfügung und kann sie mit anderen Systemen, wie z. B. Hotelbuchungsdiensten, Business Intelligence, usw. verbinden. Die Daten können entweder direkt in Arrigo BMS genutzt werden, oder sie können von anderen Systemen verwendet werden, die sich über die offene API verbinden.

Durch einfache Technologien basierend auf graphQL/REST auf HTTP über SSL können Sie Informationen hinzufügen und löschen, Werte lesen und schreiben sowie Informationen, Verläufe, gespeicherte Daten und Echtzeit-Daten abrufen. Sie können sich auch über WebSocket direkt mit Arrigos Backbone verbinden und Ihre eigenen Erweiterungen schreiben, die über serverseitige Funktionen aufgerufen werden können.

Integration von Drittanbietern

Arrigo BMS verwendet das Kommunikationsprotokoll EXOline von Regin als native SCADA-Schnittstelle. Darüber hinaus können die Nutzer Regler jeder Marke über OPC integrieren. Falls die Nutzer Daten von Drittanbietern in ihren Reglern benötigen, kann dies einfach über verschiedene Schnittstellen wie Modbus, BACnet und M-Bus realisiert werden. Jeder, der mit Arrigo BMS arbeitet, kann auf eine flexible Weise Daten zusammenstellen, unabhängig von der Quelle.

Diagramme, Datenprotokollierung und Echtzeit-Trends

In Arrigo können Sie historische Informationen ganz einfach nachverfolgen, um fundierte Entscheidungen zu treffen. Nutzer können frei wählen, ob analoge, digitale und Alarmsignale in einem historischen Diagrammfenster als Trend dargestellt werden sollen. In Abhängigkeit von der Art des Signals kann die Protokollierung historischer Daten erfolgen als:

  • Variablenbasierte Zeitprotokollierung: mit feststehenden Aufzeichnungsintervallen; wird häufig für Analogwerte genutzt.
  • Ereignisbasierte Protokollierung: ein Logeintrag erfolgt nur, wenn ein Ereignis eintritt; wird häufig für digitale und Alarmsignale genutzt.
  • Echtzeit-Protokollierung: eine Protokollierung erfolgt nur, während das Signal im historischen Diagrammfenster angezeigt wird. Das Protokoll wird kontinuierlich aktualisiert und verworfen, wenn das Fenster geschlossen wird. Die Echtzeit-Protokollierung kann mit jedem Signal in Arrigo genutzt werden.

Das Diagramm ermöglicht dem Nutzer das Anzeigen, Zoomen, Scrollen und Exportieren von Daten. Darüber hinaus können ausgeführte Arbeiten gespeichert werden, um später weitergeführt zu werden, entweder als persönliche oder globale Tasks, die für alle Anwender des Systems verfügbar sind.

Dynamische Anlagenschemen erstellen und Gebäudeprozesse in Echtzeit visualisieren

Dynamische Anlagenschemen können ausgezeichnete Hilfsmittel sein, um Automatisierungsbereiche zu visualisieren. Arrigo BMS bietet ein Toolkit für kreatives Arbeiten und ermöglicht Integratoren Zugriff auf eine umfangreiche Bibliothek mit grafischen Objekten, die entweder unverändert übernommen und genutzt oder an jede Anwendung angepasst werden können.

Mit Arrigo BMS können Integratoren effizient arbeiten und Folgendes erstellen:

  • Grafische Symbole
  • Komplexe Formen
  • Animationen und Interaktionen durch Javascript innerhalb von SVG
  • Anpassungen durch grafische Attribute, wie Füllvorlagen, Linienvorlagen, Orientierung, Positionierung und Sichtbarkeit

Alarm-Management

Umfassende Alarmbearbeitung

Das Fehlen von verwertbaren Informationen in Alarmen, die von Gebäudemanagementsystemen erzeugt werden, ist eine häufige Herausforderung für Facility Manager. Die Quelle eines Alarms zu kennen und in der Lage zu sein, sofortige Maßnahmen zu ergreifen, ist von wesentlicher Bedeutung, um Ausfallzeiten zu reduzieren und kritische Situationen auf eine effiziente Weise lösen zu können.

Arrigo ist Ihr System-Hub, in dem Daten aus verschiedenen Quellen zusammengestellt werden. Über Modbus, BACnet, M-Bus und OPC ist Arrigo mit den Reglern und Feldgeräten des Systems verbunden und kann somit unmittelbar einen Alarm ausgeben.

Arrigo bietet effiziente Alarmfunktionen, die es den Nutzern ermöglichen, ihre Alarme zu strukturieren und sicherzustellen, dass die richtigen Personen zur richtigen Zeit informiert werden, um die entsprechenden Maßnahmen einzuleiten.

Alarmfunktionen in Arrigo:

  • Alarm-Widgets für einen Echtzeit-Überblick und den Zugriff auf die Alarmhistorie
  • Laufzeitkonfigurierte Tools zur schnellen Erkennung der Art und Lokalisierung eines Alarms, mit Optionen zur schnellen Analyse und Umsetzung von Maßnahmen, wie z. B. Quittierung, Blockierung, usw.
  • Breites Spektrum an Filteroptionen
  • Möglichkeit, Alarme in Verlaufsdiagramme einzufügen

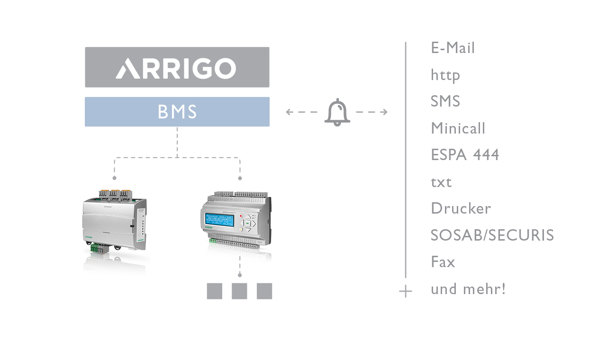

Fernalarme

Arrigo BMS bietet umfassende Unterstützung für Push-Benachrichtigungen und kann die Nutzer somit sofort und über zahlreiche unterschiedliche Kanäle über die für sie relevanten Alarme und Warnungen informieren. Nachfolgend haben wir die meistgenutzten Kanäle aufgelistet:

  • SMS (UCP, TAP, PC-Text) usw.
  • SMS über GSM-Modem für schnelle SMS (<15 Sek.) ohne eine physische Telefonverbindung
  • SOSAB und SECURIS (Securitas V1, V2 und V4-Protokolle).
  • Pager-Systeme, z. B. MiniCall Text, MiniCall Numerik, TelePage Swiss, BT usw.
  • Fax Klasse 2 und Klasse 2.0
  • Netzwerkdrucker, beispielsweise als '\\ SERVER1 \ ALARM PRINTER'
  • LPD-Drucker, die nur eine(n) IP-Adresse und Port nutzen
  • Lokale Drucker über DOS (kein Seiteneinzug) mit Prefix/Suffix-Codes (für verschiedene Farben usw.)
  • Modemdrucker
  • E-Mail (SMTP)
  • HTTP zur Anzeige von Alarmlisten im Browser
  • Nimbus Alarmempfänger mit Modem oder TCP/IP für Internet/Intranet
  • Textdateien
  • ESPA 444
  • Und andere...

Berichte

Berichte sind unverzichtbar in Anwendungen und Systemen mit umfangreichen Datenverarbeitungs- und Analysefunktionen. In Arrigo können alle Daten, die aus dem Datenmodell abgerufen wurden, für die Erstellung eines Berichts genutzt werden:

  • Daten der Hardware-Geräte (z. B. einem Regler)
  • Eigenschaften von Systemressourcen
  • Abfrageergebnisse
  • Historische Gebäudewerte oder Ereignisse, ausgewählt nach benutzerdefinierten Kriterien.
  • Von einem Script generierte Daten

Die Berichte sollten Teil Ihrer bevorzugten Strategie sein, wenn Sie Fehlalarme vermeiden möchten. Darüber hinaus können Berichte ein großartiges Element einer Strategie sein, mit der sich der Wartungsaufwand priorisieren lässt.

Die Berichte können in verschiedene Formate wie CSV, PDF exportiert und auch per E-Mail versandt werden. Die Berichte können manuell, durch Ereignisse oder einen Zeitplan ausgelöst werden.

Scripting

Kunden, die ein tiefer gehendes Maß an Anpassung oder Integration benötigen, bietet Arrigo BMS eine offene Plattform für Client-Side- und Server-Side-Scripting. Arrigo BMS verwendet JavaScript (ECMAScript 6 standard), das erweiterte Logik, Data-Mining, SQL-Zugriff, Implementierung benutzerdefinierter Funktionen, Zugang zu anderen Anwendungen und APIs ermöglicht.

Das Server-Side Scripting von Arrigo basiert auf JavaScript, das von den gängigen Webbrowsern für Client-Side-Scripting unterstützt wird. Es bietet einen niedrigschwelligen Zugang und ist eine der meistgenutzten Programmiersprachen für alle Arten von Anwendungen.

Sicherheit, Zugriffs- und Rechteverwaltung

Arrigo bietet eine Auswahl integrierter Sicherheitsmodelle und -optionen, um Ihre Anforderungen zu erfüllen:

  • Passwort- und Benutzerinformationen werden auf dem Server gespeichert, und es greift ein SHA-256 Passwort-Hash-Algorithmus.
  • Die Benutzerfunktionen in der Arrigo Anwendung basieren auf den Verantwortungsbereichen und Autorisierungen
  • Über die Microsoft Windows-Authentifizierung werden Arrigo-Nutzern, die an einem Domain-Controller oder einem lokalen Computer authentifiziert sind, Berechtigungen auf Basis der Benutzeridentität und Gruppenzugehörigkeit gewährt
  • Kunden, die mit der Arrigo-Plattform arbeiten, profitieren von einer sicheren Integration bis auf die Ebene der einzelnen Datenelemente oder -attribute
  • Sichere Kommunikation mittels HTTP und WebSocket über TLS 1.3 verschlüsselte Verbindung (HTTPS und WSS)

Sprachunterstützung

Arrigo bietet einen vollständigen Support für die Sprachen Englisch, Deutsch, Französisch und Schwedisch, sowohl für Integratoren als auch Endnutzer. Die Bedienoberfläche ist in einigen weiteren zusätzlichen Sprachen verfügbar. Bitte kontaktieren Sie Ihren lokalen Ansprechpartner für weitere Informationen.

Systemanforderungen

Systemanforderungen für Arrigo BMS

Arrigo BMS erfordert eine 64-Bit Windows-Version auf folgenden Betriebssystemen:

  • Windows Server 2019
  • Windows Server 2022

Für Entwickler Installationen:

  • Windows 10
  • Windows 11

Arrigo BMS Installer erfordert PowerShell 5 oder eine neuere Version.

Upgrade-Vereinbarung inklusive:
Alle neuen Arrigo-Lizenzen beinhalten automatisch eine kostenlose einjährige Upgrade-Vereinbarung. Schließen Sie noch dieses Jahr eine neue Vereinbarung ab, um sicherzustellen, dass Sie immer mit der neuesten Version arbeiten.

EXO4 – EXOscada Sind Sie Nutzer früherer Versionen von Regin SCADA?

Dann haben wir gute Nachrichten für Sie. Führen Sie jetzt ein Upgrade auf Arrigo und EXO2019 durch und sparen Sie viel Geld!

Arrigo schafft optimale Voraussetzungen für Unternehmen.

Verbesserte Performance. Optimierter Energieverbrauch. Zukunftssichere Investitionen.

Buchen Sie hier Ihre Demo

Weitere Informationen

System-Software Arrigo Plattform

Arrigo schafft optimale Voraussetzungen für Unternehmen. Verbesserte Performance. Optimierter Energieverbrauch. Zukunftssichere Investitionen.

Arrigo für Gebäudeeigentümer

Gebäudeeigentümer und Anlagenbetreiber müssen sichere und effiziente Prozesse für ein produktives Gebäude-/Raumklima gewährleisten. Die Gebäudemanagement-Plattform Arrigo bietet unkomplizierte Lösungen für die fünf größten Herausforderungen, vor denen Gebäudeeigentümer und Facility Manager stehen.

Lesen Sie mehr darüber, wie Arrigo die Entscheidungsträger des Facility Managements dabei unterstützen kann, das volle Potenzial ihrer Gebäude auszuschöpfen.

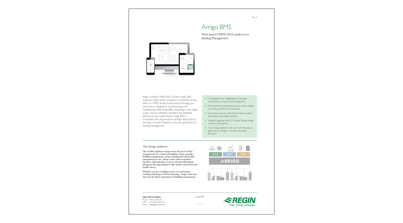

Produktdatenblatt Arrigo BMS. Die umfassende Plattform für die Gebäudevernetzung.
