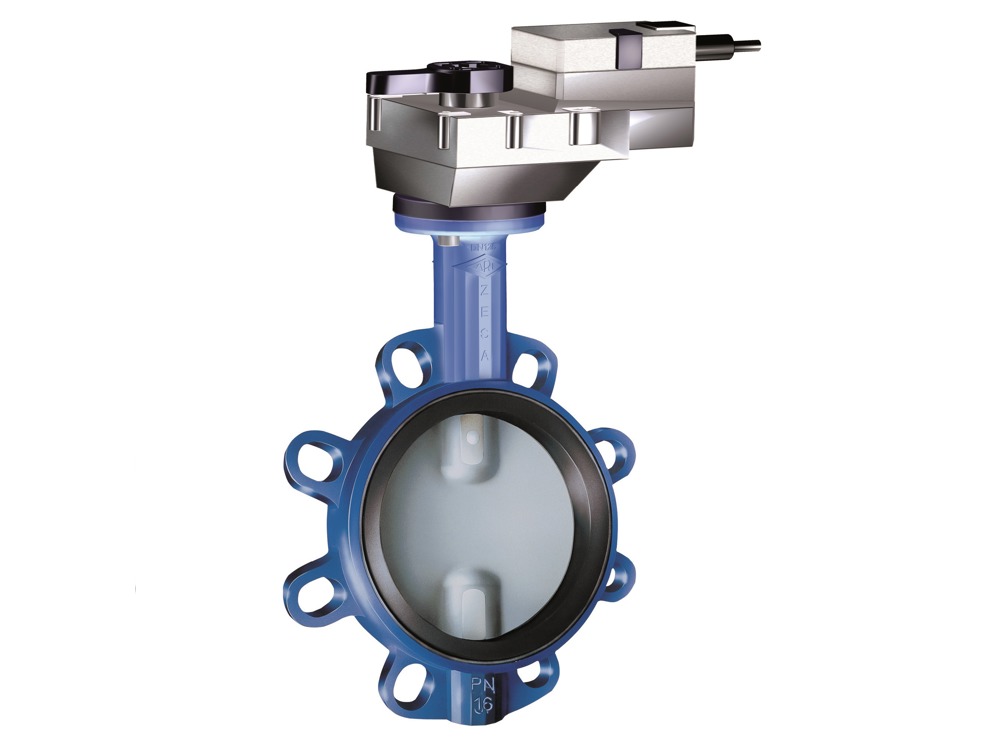

ARI-ZESA – Zwischenflanschklappe mit Antrieb 230V, 3-Punkt, DN20-200, Kvs 26-3460, Sphäroguss
Regin

ARI-ZESA – Zwischenflanschklappe mit Antrieb 230V, 3-Punkt, DN20-200, Kvs 26-3460, Sphäroguss

Dieses Produkt ist abgekündigt

Dieses Produkt ist abgekündigt

Die Klappe ist als Zwischenflanschklappe mit Scheibe aus Edelstahl 1.4581 (bis DN80) oder EN-JS1030 mit Zinklamellen-Beschichtung (ab DN100) zur Absperrung in Wasseranwendungen in der Gebäudetechnik geeignet. Mit der EPDM-Manschette kann die Klappe in Anlagen mit Trinkwasser, Wasser oder Wasser-Glykol-Gemisch mit Temperaturen von -10...+100 °C eingesetzt werden. Für diese Konfiguration verfügt die Klappe über die DVGW-Registrierung (DW-6201BR0244, nach DIN EN 1074, einschl. Desinfektionsprüfung, DVGW VP646 und DVGW W270 für Trinkwasser). Die Klappe ist voll isolierbar gemäß Energiesparverordnung – EnEV.

Technische Daten
Software und Dokumentation

Artikel

(11 st)

Technische Daten

Technische Daten für ARI-ZESA – Zwischenflanschklappe mit Antrieb 230V, 3-Punkt, DN20-200, Kvs 26-3460, Sphäroguss
Absperrklappe
Nenndruckstufe PN16
Medien Wasser, Trinkwasser, Wasser/Glykol
Medientemperatur -10,,,+100°C
O-Ringe EPDM-Manschettendichtung, weichdichtend
Abmessungen Baulänge gem, EN 558 FTF-20
Material, Körper Sphäroguss
Antrieb
Stellsignal 3-Punkt
Versorgungsspannung 230 V / 50/60 Hz
Umgebungstemperatur -30,,,+50°C
Lagertemperatur -40...+80°C
Stellzeit Stellantrieb 75s
Schutzart IP54

Brauchen Sie Hilfe bei der Auswahl des richtigen Ventils?

Klicken Sie hier, um zu unserem Ventilauslegungsrechner zu gelangen.

Software und Dokumentation

Produktblatt
