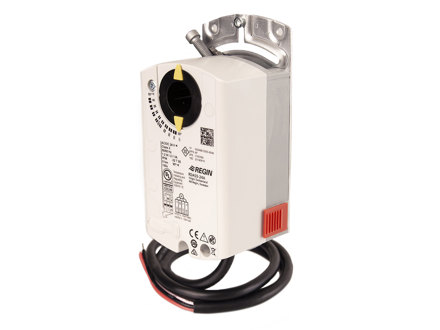

RDAS 5 Nm
Klappenstellantrieb ohne Federrücklauf, 5 Nm. Für 2-Punkt, 3-Punkt oder 0…10 V Stellsignal.
Navigiere zu dieser Seite
Artikel
(5 st)-
RDAS5-2305 Nm, 2- oder 3-Punkt, 230 V- Versorgungsspannung
- 230 V AC (100…240 V AC, 50/60 Hz)
- Hilfsschalter
- -
- Stellsignal
- 2- oder 3-Punkt
-
RDAS5-230S5 Nm, 2- oder 3-Punkt, 230 V, Hilfsschalter
- Versorgungsspannung
- 230 V AC (100…240 V AC, 50/60 Hz)
- Hilfsschalter
- X
- Stellsignal
- 2- oder 3-Punkt
-
RDAS5-245 Nm, 2- oder 3-Punkt, 24 V
- Versorgungsspannung
- 24 V AC/DC (20…28 V AC, 50/60 Hz oder 24…48 V DC)
- Hilfsschalter
- -
- Stellsignal
- 2- oder 3-Punkt
-
RDAS5-24S5 Nm, 2- oder 3-Punkt, 24 V, Hilfsschalter
- Versorgungsspannung
- 24 V AC/DC (20…28 V AC, 50/60 Hz oder 24…48 V DC)
- Hilfsschalter
- X
- Stellsignal
- 2- oder 3-Punkt
-
RDAS5-24A5 Nm, 0…10 V, 24 V
- Versorgungsspannung
- 24 V AC/DC (20…28 V AC, 50/60 Hz oder 24…48 V DC)
- Hilfsschalter
- -
- Stellsignal
- 0...10 V
Technische Daten
| Drehmoment | 5Nm |
|---|---|
| Max. Klappengröße | 0,8m² |
| Stellzeit Stellantrieb | 150s |
| Klappenachse, rund | 8…16 mm / 8…10mm |
| Klappenachse, quadratisch | 6…12,8mm |
| Klappenachse, min. Länge | 20mm |
| Klappenachse, Härte | < 300 HV |
| Kabellänge | 0,9m |
| Montage | Intern, witterungsgeschützt |
| Schutzart | IP54 |
