RDAS 18 Nm

RDAS 18 Nm

Klappenstellantrieb mit Federrücklauf, 18 Nm. Für 2-Punkt oder 0…10 V Stellsignal.

Technische Daten
Software und Dokumentation

Artikel

(5 st)
  • RDAS18S-230 - Regin
    RDAS18S-230
    18 Nm, 2-Punkt, 230 V, Federrücklauf
    Versorgungsspannung
    230 V AC (100…240 V AC 50/60 Hz)
    Leistungsaufnahme
    8 VA (6 W – Antrieb dreht / 4 W – Haltezustand)
    Drehmoment
    18 Nm
    Laufzeit, Stellantrieb
    90 s
    Schließzeit, Feder
    15 s
    Hilfsschalter
    Nein
    Winkelbegrenzung
    95 °
    Klappenachse, rund
    8…25.6mm mm
    Klappenachse, quadratisch
    6…18mm mm
    Klappenachse, min. Länge
    20 mm
    Max. Klappengröße (Fläche)
    3 m²
  • RDAS18S-230S - Regin
    RDAS18S-230S
    18 Nm, 2-Punkt, 230 V, Federrücklauf, Hilfsschalter
    Versorgungsspannung
    230 V AC (100…240 V AC 50/60 Hz)
    Leistungsaufnahme
    8 VA (6 W – Antrieb dreht / 4 W – Haltezustand)
    Drehmoment
    18 Nm
    Laufzeit, Stellantrieb
    90 s
    Schließzeit, Feder
    15 s
    Hilfsschalter
    Ja
    Winkelbegrenzung
    95 °
    Klappenachse, rund
    8…25.6mm mm
    Klappenachse, quadratisch
    6…18mm mm
    Klappenachse, min. Länge
    20 mm
    Max. Klappengröße (Fläche)
    3 m²
  • RDAS18S-24 - Regin
    RDAS18S-24
    18 Nm, 2-Punkt, 24 V, Federrücklauf
    Versorgungsspannung
    24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC)
    Leistungsaufnahme
    7 VA (5 W – Antrieb dreht / 3 W – Haltezustand)
    Drehmoment
    18 Nm
    Laufzeit, Stellantrieb
    90 s
    Schließzeit, Feder
    15 s
    Hilfsschalter
    Nein
    Winkelbegrenzung
    95 °
    Klappenachse, rund
    8…25.6mm mm
    Klappenachse, quadratisch
    6…18mm mm
    Klappenachse, min. Länge
    20 mm
    Max. Klappengröße (Fläche)
    3 m²
  • RDAS18S-24S - Regin
    RDAS18S-24S
    18 Nm, 2-Punkt, 24 V, Federrücklauf, Hilfsschalter
    Versorgungsspannung
    24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC)
    Leistungsaufnahme
    7 VA (5 W – Antrieb dreht / 3 W – Haltezustand)
    Drehmoment
    18 Nm
    Laufzeit, Stellantrieb
    90 s
    Schließzeit, Feder
    15 s
    Hilfsschalter
    Ja
    Winkelbegrenzung
    95 °
    Klappenachse, rund
    8…25.6mm mm
    Klappenachse, quadratisch
    6…18mm mm
    Klappenachse, min. Länge
    20 mm
    Max. Klappengröße (Fläche)
    3 m²

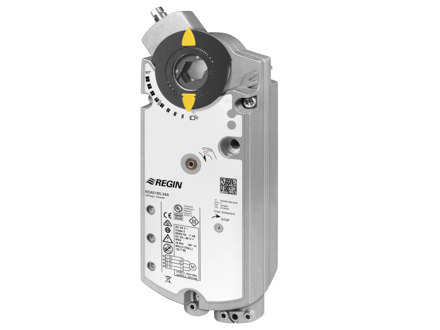

  • RDAS18S-24A - Regin
    RDAS18S-24A
    18 Nm, 0...10 V, 24 V, Federrücklauf
    Versorgungsspannung
    24 V AC/DC (20…28 V AC 50/60 Hz / 24…48 V DC)
    Leistungsaufnahme
    7 VA (5 W – Antrieb dreht / 3 W – Haltezustand)
    Drehmoment
    18 Nm
    Laufzeit, Stellantrieb
    90 s
    Schließzeit, Feder
    15 s
    Hilfsschalter
    Nein
    Winkelbegrenzung
    95 °
    Klappenachse, rund
    8…25.6mm mm
    Klappenachse, quadratisch
    6…18mm mm
    Klappenachse, min. Länge
    20 mm
    Max. Klappengröße (Fläche)
    3 m²

Technische Daten

Technische Daten für RDAS 18 Nm
Geräteklasse Klasse III
Schutzart IP54
Umgebungsfeuchte (nicht kondensierend) 0…95 % RH
Umgebungstemperatur -32…55 °C
Lagertemperatur -32…70 °C
Kabellänge 0.9 m
Nennquerschnitt Kabel 0.75 mm²
Kabelverlängerung, max. 300 m
Arbeitswinkel, Drehung 90 °
