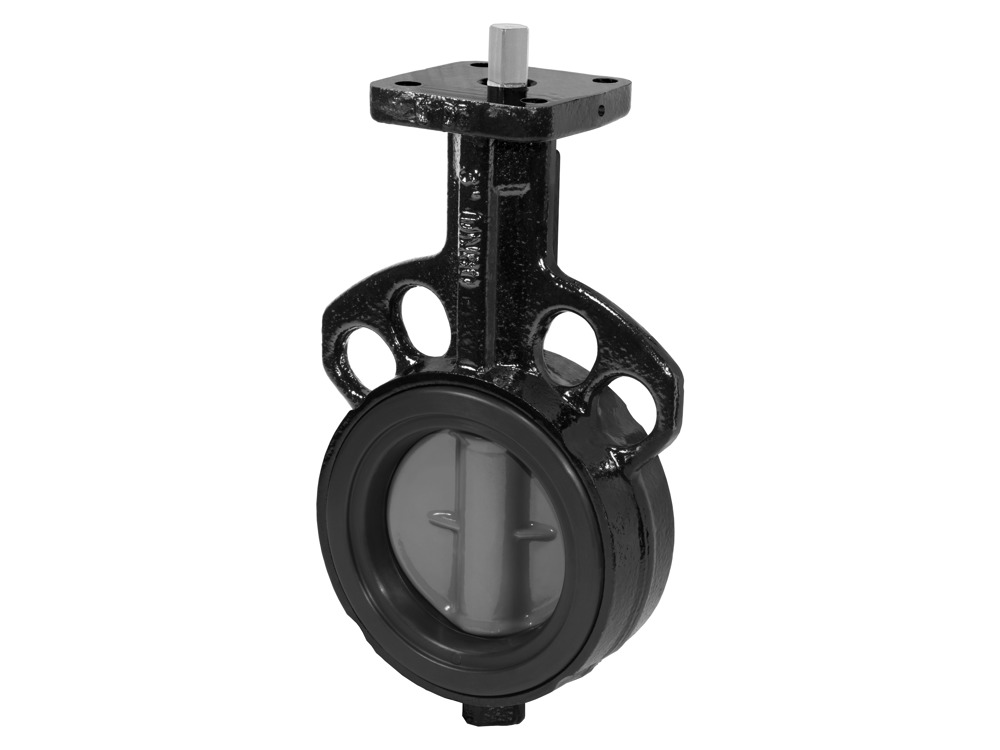

BW2 - 2-vägs vridspjällsventiler av inspänningstyp, DN40-200, kvs 110-3120
Vridspjällventiler för bruk i värme-, kyl- och ventilationssystem. De är avsedda att användas tillsammans med Regins ställdon.
Navigera på denna sida
Artiklar
(8 st)-
BW240- Nominell diameter
- DN40
- Kvs
- 110 m 3 /h
- ΔPs (SR…) [kPa]
- 1000 1
- ΔPs (GR…) [kPa]
- 1600 2
- ΔPs (OM2…) [kPa]
- N/A
- ΔPs (OM3…) [kPa]
- N/A
- ΔPs (OM4…) [kPa]
- N/A
-
BW250
- Nominell diameter
- DN50
- Kvs
- 190 m 3 /h
- ΔPs (SR…) [kPa]
- 600 1
- ΔPs (GR…) [kPa]
- 1600 2
- ΔPs (OM2…) [kPa]
- N/A
- ΔPs (OM3…) [kPa]
- N/A
- ΔPs (OM4…) [kPa]
- N/A
-
BW265
- Nominell diameter
- DN65
- Kvs
- 315 m 3 /h
- ΔPs (SR…) [kPa]
- 300 1
- ΔPs (GR…) [kPa]
- 1600 2
- ΔPs (OM2…) [kPa]
- N/A
- ΔPs (OM3…) [kPa]
- N/A
- ΔPs (OM4…) [kPa]
- N/A
-
BW280
- Nominell diameter
- DN80
- Kvs
- 425 m 3 /h
- ΔPs (SR…) [kPa]
- 150 1
- ΔPs (GR…) [kPa]
- 1400 2
- ΔPs (OM2…) [kPa]
- 1600 3
- ΔPs (OM3…) [kPa]
- N/A
- ΔPs (OM4…) [kPa]
- N/A
-
BW2100
- Nominell diameter
- DN100
- Kvs
- 720 m 3 /h
- ΔPs (SR…) [kPa]
- N/A
- ΔPs (GR…) [kPa]
- 600 2
- ΔPs (OM2…) [kPa]
- 1600 3
- ΔPs (OM3…) [kPa]
- N/A
- ΔPs (OM4…) [kPa]
- N/A
-
BW2125
- Nominell diameter
- DN125
- Kvs
- 1240 m 3 /h
- ΔPs (SR…) [kPa]
- N/A
- ΔPs (GR…) [kPa]
- N/A
- ΔPs (OM2…) [kPa]
- 1400 4
- ΔPs (OM3…) [kPa]
- 1600 4
- ΔPs (OM4…) [kPa]
- N/A
-
BW2150
- Nominell diameter
- DN150
- Kvs
- 1860 m 3 /h
- ΔPs (SR…) [kPa]
- N/A
- ΔPs (GR…) [kPa]
- N/A
- ΔPs (OM2…) [kPa]
- 200 4
- ΔPs (OM3…) [kPa]
- 1600 4
- ΔPs (OM4…) [kPa]
- N/A
-
BW2200
- Nominell diameter
- DN200
- Kvs
- 3120 m 3 /h
- ΔPs (SR…) [kPa]
- N/A
- ΔPs (GR…) [kPa]
- N/A
- ΔPs (OM2…) [kPa]
- N/A
- ΔPs (OM3…) [kPa]
- N/A
- ΔPs (OM4…) [kPa]
- 1600 5
Specifikationer
| Applikation | Värmesystem, kylsystem, ventilationssystem |
|---|---|
| Tryckklass | PN16 |
| Anslutning | Flänsad enligt EN 1092-2 / ISO 7005-2 |
| Monteringsfläns ställdon | ISO 5211 |
| Flödeskarakteristik | On/off (modulering möjlig mellan 10° och 70° öppning) |
| Max. läckage | 0 % av kvs |
| Media | Varmvatten, kallvatten, glykolblandat vatten |
| Medietemperatur | -20…+120°C |
| Max. flödeshastighet | 4m/s |
| Hus | Segjärn SS 0722 |
| Disc | Segjärn SS 0722 (Nylonbelagt) |
| Säte | EPDM |
| Spindel | Rostfritt stål SS 2347 |
| O-ringar | EPDM |
