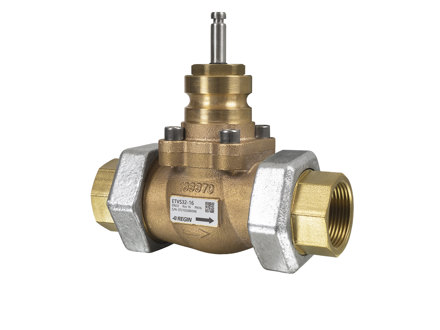

ETVS15-1,0 ETVS - 2-vägs reglerventil, DN15-50, kvs 0,25-40, 20 mm slaglängd, DZR

2-vägsventiler avsedda att reglera kallt, varmt eller glykolblandat vatten, för bruk inom system som kräver DZR-material (DZR = Avzinkningshärdig) eller fjärrvärme inom temperaturområdet -5°C...+150°C. De är tryckbalanserade (från DN20-50, ej DN15) och klarar därmed höga differenstryck med låga ställkrafter. Ventilerna är avsedda att användas tillsammans med Regins RVAN5-ställdon. Vi erbjuder även adaptrar för ställdon av andra fabrikat.

Specifikationer

Mjukvara & dokumentation

Tillbehör

Specifikationer

Specifikationer för ETVS15-1,0
Anslutning	Invändig G 1/2"""" på kopplingsänden
Ställdonsanslutning	Standard för ställdon RVAN5.../RVAN10...
Rangeability	100:1
Slaglängd	20 mm
Nominal diameter	DN15
Kvs	1 m³/h
Max. diff.tryck	1600 kPa
Media temperatur	-5…150 °C
Nippel	DZR mässing CW511L
x-vägs	2

Specifikationer för ETVS - 2-vägs reglerventil, DN15-50, kvs 0,25-40, 20 mm slaglängd, DZR
Användningsområden	Heating, Cooling, Ventilation, District heating, District cooling
Tryckklass	PN16
Anslutningstyper	BSP utvändigt gängad according to ISO 228/1
Flödeskarakteristik	Likprocentig
Läckage	0.0 % of Kvs (PTFE-packning, kolfylld 25 %, inget läckage)
Media	Varmvatten, Glykolblandat vatten (max 50 % glykol)
Stängningsriktning	När spindeln skjuts inåt
Max. diff.tryck	1600 kPa
Media temperatur	-5…150 °C
Hus	Rödgods CC491K
Säte	Rostfritt stål SS 2333
Kägla	Rostfritt stål SS 2346
Spindel	Rostfritt stål SS 2346
Sätespackning	PTFE (kolfylld 25 %)
O-ringar	EPDM
Packbox	Avzinkningshärdig mässing CW511L
Bröst	Rödgods CC491K
Packning	EPDM
Mutter	Galvaniserat aducergjutgods
Packning till koppling	Novatec Premium 2, Nitrilgummibunden aramidfiber med grafit
