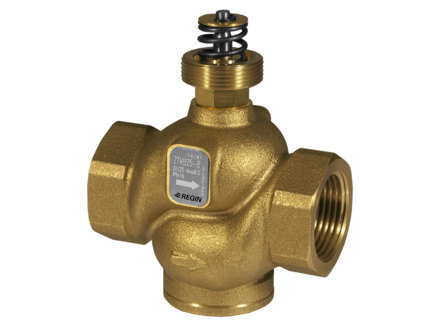

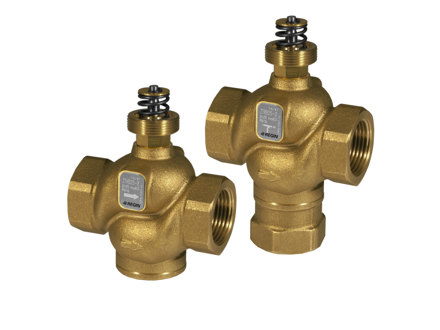

ZTVB40-20 ZTVB / ZTRB – 2- und 3-Wege-Regelventil, DN25-40, Kvs 8-20, Messing, Hub 5,5 mm
DIESER ARTIKEL WIRD IN KÜRZE ABGEKÜNDIGT.
Ventile zur Kälte- und Wärmeregelung in Klima-, Heiz- und Lüftungssystemen. Des Weiteren können sie zum Regeln des Kältemittels in flüssigkeitsbasierten Kälterückgewinnungssystemen eingesetzt werden. Die Ventile sind für den gemeinsamen Einsatz mit den Stellantrieben RVAZ4 vorgesehen. Ein Handrad für die Handbedienung wird mit dem Ventil mitgeliefert.
Navigiere zu dieser Seite
Technische Daten
| Nennweite | DN40 |
|---|---|
| Anschluss | G1 ½" |
| Kvs-Wert | 20 m³/h |
| Max. Differenzdruck | 100 kPa |
| Stellantrieb | RVAZ4 |
| Anwendung | Heizungs-, Kühlungs- und Lüftungsanlagen, Fan-Coil-Geräte, Strahlungskühlung |
|---|---|
| Nenndruckstufe | PN16 |
| Anschluss | BSP-Innengewinde gemäß ISO 228/1 |
| Anschluss, Stellantrieb | M30 x 1,5 |
| Ventilkennlinie | Linear |
| Max. Leckrate | 0 % des Kvs-Wertes |
| Medien | Warm-, Kaltwasser oder Wasser-Glykolgemisch (max. 50 % Glykol) |
| Medientemperatur | 1…110°C |
| Stellverhältnis | 50:1 |
| Hub | 5,5mm |
| Körper | Messing CW614N |
