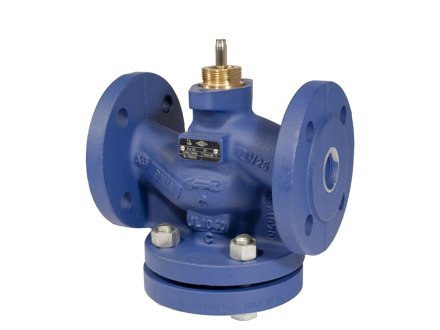

HMVFA220/4-6 HMVFA – 2-Wege-Flanschventil, DN15-100, Kvs 0,63-160, Grauguss, Hub 14-30 mm
Die HMVFA-Serie beinhaltet eine Reihe an 2-Wege-Ventilen zur Regelung von Warm- oder Kaltwasser in Heiz- und Lüftungssystemen mit einem Temperaturbereich von 0...130 °C. Die Ventile sind für die Verwendung mit Stellantrieben der RVAN-Reihe vorgesehen.
Technische Daten
| Nenndruckstufe | PN6 |
|---|---|
| Anschluss | DN20 |
| Kvs-Wert | 4 m³/h |
| Hub | 14 mm |
| Stellantrieb | RVAN5, RVAN10 |
| Adapter, RVAN | OVA-A1 |
| Nenndruckstufe | PN6 oder PN16 |
|---|---|
| Anschluss | Mit Flansch gemäß EN 1920-2 |
| Ventilkennlinie | Durchgangsventil: gleichprozentig Dreiwegeventil: A - AB = gleichprozentig, B - AB = linear |
| Max. Leckrate | Leckrate A nach DIN EN 12266-1 |
| Medientemperatur | 0,,,130°C |
| Medien | Kalt-, Warm- und Heißwasser, Wasser-Glykol-Gemisch |
| Stellverhältnis | 30 : 1 |
| Körper | Grauguss EN-JL 1040 |
