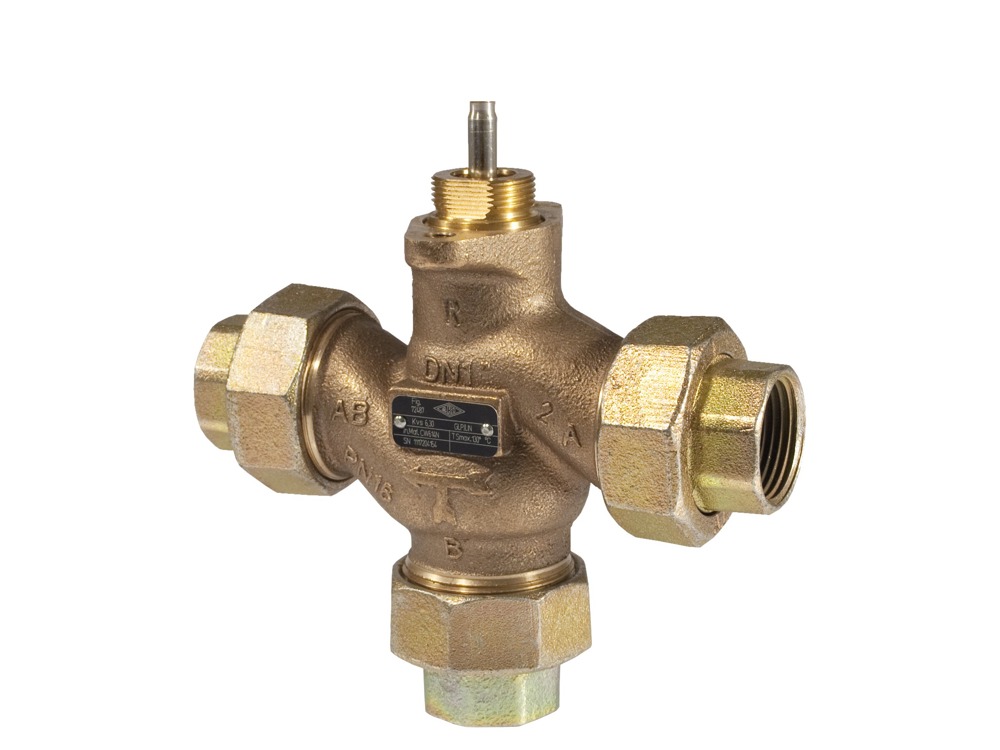

RGVA – 3-Wege-Regelventil, DN15-50, Kvs 0,63-40, Messing, Hub 14 mm
Die RGVA-Serie beinhaltet eine Reihe an 3-Wege-Ventilen zur Regelung von Warm- oder Kaltwasser in Heiz- und Lüftungssystemen mit einem Temperaturbereich von 0...130 °C. Die Ventile sind für die Verwendung mit Stellantrieben der RVAN-Reihe vorgesehen.
Navigiere zu dieser Seite
Artikel
(13 st)-
RGVA315/0,63- Nennweite
- DN15
- Kvs-Wert
- 0,63 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA315/1
- Nennweite
- DN15
- Kvs-Wert
- 1 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA315/1,6
- Nennweite
- DN15
- Kvs-Wert
- 1,6 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA315/2,5
- Nennweite
- DN15
- Kvs-Wert
- 2,5 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA315/4
- Nennweite
- DN15
- Kvs-Wert
- 4 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA320/4
- Nennweite
- DN20
- Kvs-Wert
- 4 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA325/6,3
- Nennweite
- DN25
- Kvs-Wert
- 6,3 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA325/10
- Nennweite
- DN25
- Kvs-Wert
- 10 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA332/10
- Nennweite
- DN32
- Kvs-Wert
- 10 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA332/16
- Nennweite
- DN32
- Kvs-Wert
- 16 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA340/25
- Nennweite
- DN40
- Kvs-Wert
- 25 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA350/25
- Nennweite
- DN50
- Kvs-Wert
- 25 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
-
RGVA350/40
- Nennweite
- DN50
- Kvs-Wert
- 40 m³/h
- Stellantrieb
- RVAN5, RVAN10
- Adapter, RVAN
- OVA-A1
Technische Daten
| Nenndruckstufe | PN16 |
|---|---|
| Anschluss | Außengewinde mit Verschraubung |
| Ventilkennlinie | Durchgangsventil: gleichprozentig. Dreiwegeventil: A - AB = gleichprozentig, B - AB = linear |
| Max. Leckrate | Leckrate A nach DIN EN 12266-1 |
| Medien | Kalt-, Warm und Heißwasser, Wasser-Glykol-Gemisch |
| Medientemperatur | 0,,,130°C |
| Stellverhältnis | 30:1 |
| Hub | 14mm |
| Körper | Messing CC499K |
