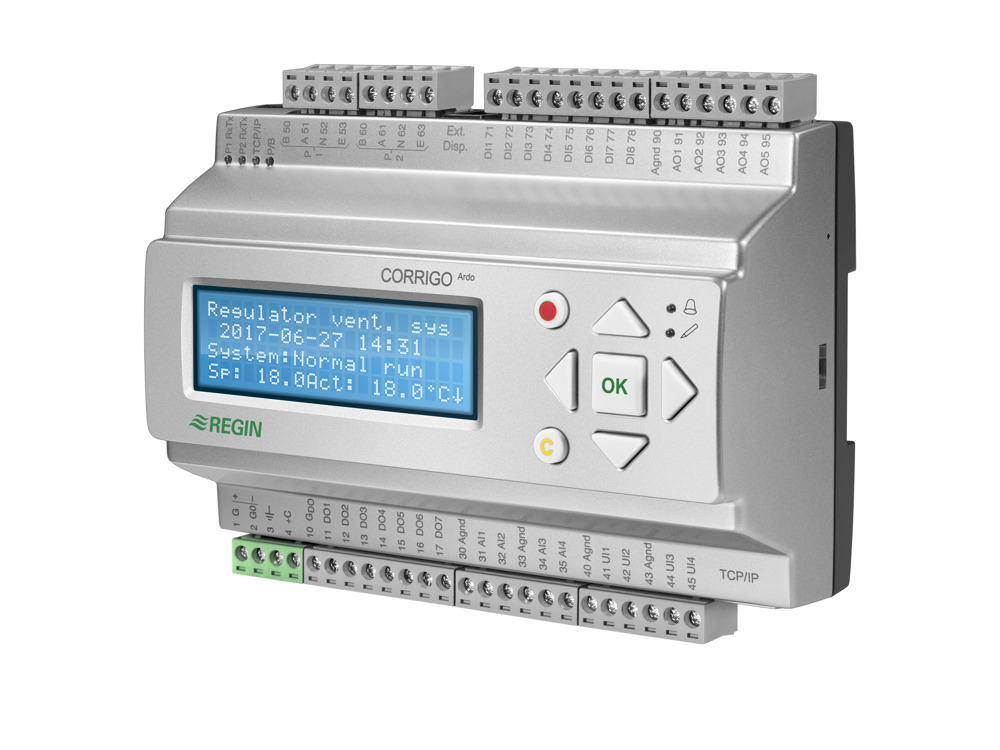

Corrigo Ardo – Konfigurierbarer Lüftungsregler, 24 V
Konfigurierbarer 24 V Lüftungsregler mit integrierter Kommunikation über BACnet, Modbus oder EXOline. Schnelle und einfache Einrichtung durch vordefinierte Anwendungen für die Lüftung und auswählbare I/O-Konfiguration. Der Regler lässt sich über eine integrierte Weboberfläche einfach konfigurieren und überwachen. Er kann mit CLOUDigo verbunden werden, um das System von einem beliebigen Standort aus zu überwachen.
Navigiere zu dieser Seite
Artikel
(4 st)-
VCA152DW-4- RS485
- 1
- TCP/IP
- 1
- Display
- X
- AI
- 4
- DI
- 4
- UI
- 0
- CI
- 0
- AO
- 3
- DO
- 4
-
VCA152W-4
- RS485
- 1
- TCP/IP
- 1
- Display
- AI
- 4
- DI
- 4
- UI
- 0
- CI
- 0
- AO
- 3
- DO
- 4
-
VCA283DW-4
- RS485
- 2
- TCP/IP
- 1
- Display
- X
- AI
- 4
- DI
- 8
- UI
- 4
- CI
- 0
- AO
- 5
- DO
- 7
-
VCA283W-4
- RS485
- 2
- TCP/IP
- 1
- Display
- AI
- 4
- DI
- 8
- UI
- 4
- CI
- 0
- AO
- 5
- DO
- 7
Technische Daten
| Versorgungsspannung | 24 V AC (21…27 V AC, 50/60 Hz) / 20...36 V DC |
|---|---|
| Leistungsaufnahme | 9VA |
| Schutzart | IP20 |
| Umgebungstemperatur | 0,,,50°C |
| Lagertemperatur | -20…+70°C |
| Betriebssystem | EXOrealC |
| Konfiguration | PT1000/Ni1000/Ni1000LG/0-10 V |
| Display-Typ | Hintergrundbeleuchtetes LCD, 4 Zeilen mit 20 Zeichen |
| Uhr | Echtzeituhr |
| Datensicherung | Backup von Speicher und Echtzeituhr |
| Batterie Backup | CR2032, austauschbare Lithiumbatterie |
| Batterielebensdauer | Min. 5 Jahre |
| Montage | DIN-Schiene oder Schaltschrank |
| Anzahl Teilungseinheiten | 8,5 |
| Abmessungen, außen (B x H x T) | 149 x 121 x 60mm |
| Serielle Schnittstellen | |
| Schnittstellentyp | RS485, Ethernet |
| Standardprotokoll | EXOline, EXOline-TCP |
| Unterstützte Protokolle | Modbus / EXOline / BACnet MS/TP, EXOline-TCP / Modbus-TCP / BACnet/IP |
| Schnittstellenisolation | Galvanische Trennung, Gleichtaktspannung max. 150 V |
| Kommunikationsgeschwindigkeit | 9600 Baud (1200...76800 Baud) |
| Parität | Ungerade/gerade/keine |
| Stoppbits | 1 oder 2 |
| TCP/IP Schnittstellen |
Die Corrigo* Regler sind BTL-gelistet.
Klicken Sie hier, um zur BACnet International Website zu gelangen, wo Sie PICS Dokumente und weitere Informationen finden.
Software und Dokumentation
Produktblatt
Anleitung
Zubehör
ED-T70W
Grafisches Touchdisplay Web 7" für Corrigo 5.0 und EXO Controller Web 2
EDSP-K3
3 m Kabel zum Anschluss eines externen Displays (ED-T7, ED-T43L-V, E3-DSP, ED9200, ED-TERU, ED-RU...)
EDSP-K10
10 m Kabel zum Anschluss eines externen Displays (ED-T7, ED-T43L-V, E3-DSP, ED9200, ED-TERU, ED-RU...)
IO-A15MIXW-3-BEM
Ardo Erweiterungseinheit mit 15 Ein-/Ausgängen, 24 V Versorgungsspannung
IO-V19MIXW-1-BEM
Vido Erweiterungseinheit mit 19 Ein-/Ausgängen, 230 V Versorgungsspannung
IO-A28MIXW-3-BEM
Ardo Erweiterungseinheit mit 28 Ein-/Ausgängen, 24 V Versorgungsspannung
ED-T43L-V
Grafisches Touchdisplay 4,3" vorkonfiguriert für Corrigo 5.0
E3-DSP
Externes Display
