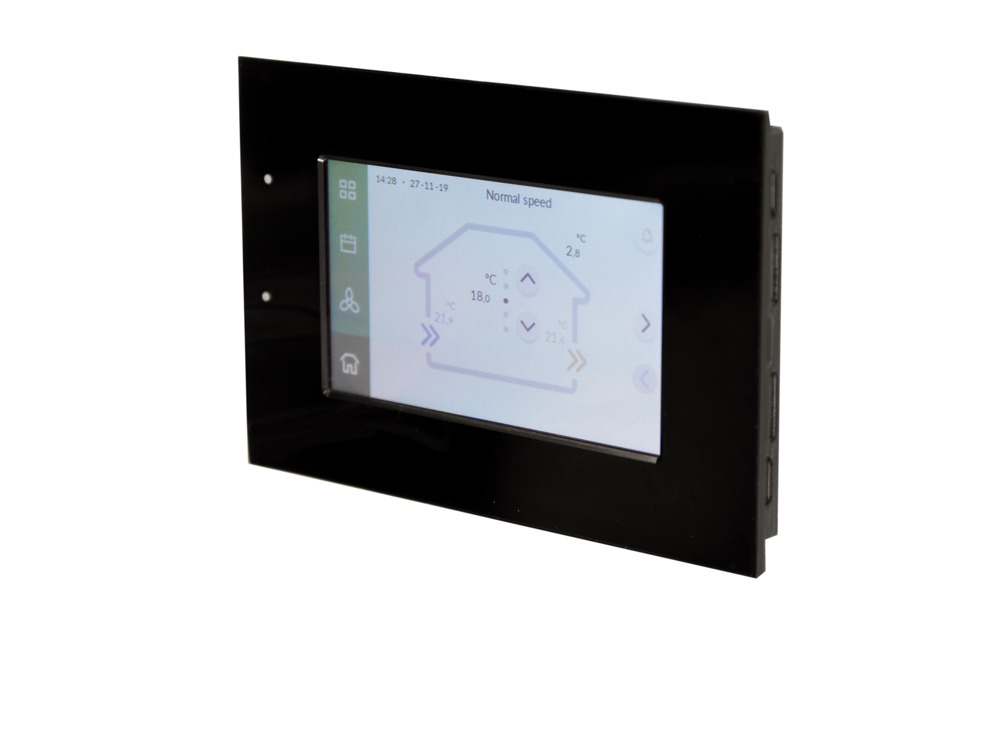

ED-T43L-V – Externes Touchdisplay für Corrigo Regler
Grafisches Touchdisplay für Corrigo Regler zur Anzeige und Steuerung einer Lüftungsanlage. Das Kabel muss separat bestellt werden.
Navigiere zu dieser Seite
Technische Daten
| Versorgungsspannung | 24 V DC (22…26 V DC) |
|---|---|
| Leistungsaufnahme | 1,2 VA |
| Schutzart | IP20 |
| Umgebungstemperatur | 0,,,45°C |
| Lagertemperatur | -20…+70°C |
| Umgebungsfeuchte | 5...95 % RH |
| Touchscreen | 4,3" TFT-Display |
| Display-Typ | Resistiver Touch |
| Abmessungen, außen (B x H x T) | 144 x 96 x 14mm |
| Kommunikationsschnittstellen | 1 |
| Schnittstellentyp | RS485 |
| Standardprotokoll | Modbus |
| Unterstützte Protokolle | Modbus |
| Kommunikationsgeschwindigkeit | 19200 |
| Parität | Keine |
| Stoppbits | 1 |
Software und Dokumentation
Software
Produktblatt
Anleitung
Andere Dokumentation
Zubehör
EDSP-K3
3 m Kabel zum Anschluss eines externen Displays (ED-T7, ED-T43L-V, E3-DSP, ED9200, ED-TERU, ED-RU...)
X1111
Stromversorgung 230 V AC / 24 V DC
EDSP-K10
10 m Kabel zum Anschluss eines externen Displays (ED-T7, ED-T43L-V, E3-DSP, ED9200, ED-TERU, ED-RU...)
ED-T43L-WM
Wandhalterung Aufputz für ED-T43L-V
